Datasheet下载- 型号： CF14JA3K30
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JA3K30由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JA3K30价格参考。STACKPOLE ELECTRONICS INC.CF14JA3K30封装/规格：未分类， 暂无。您可以下载CF14JA3K30参考资料、Datasheet数据手册功能说明书，资料中有CF14JA3K30 详细功能的应用电路图电压和使用方法及教程。

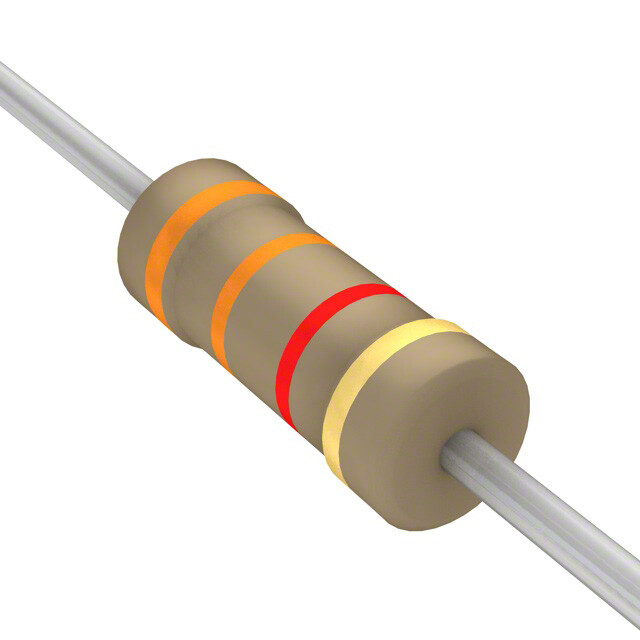

CF14JA3K30 是 Stackpole Electronics Inc. 生产的一款通孔式碳膜电阻器（属CF系列），额定功率为1/4W（0.25W），阻值为3.3kΩ，精度±5%，耐压250V，温度系数约±800 ppm/℃。其典型应用场景包括： - 消费电子设备：用于电视机、音响、机顶盒等产品的电源稳压、偏置电路及信号分压网络； - 工业控制板：在PLC输入模块、传感器接口电路中作限流、上拉/下拉或电平匹配； - 电源管理电路：开关电源中的启动电阻、反馈分压网络、过压检测采样等； - 基础模拟电路：如运算放大器外围的增益设定、滤波网络、LED限流（低电流指示应用）； - 维修与替代场景：因通孔封装（轴向引线，标准0.6mm引脚间距）和通用参数，常用于家电、仪器仪表的维修替换。 需注意：该型号为碳膜电阻，不适用于高精度、低温漂或高频场合；工作环境建议温度≤70℃，避免高湿、腐蚀性气氛。设计时应留有足够功率余量（建议实际功耗≤50%额定功率），并考虑PCB布局对散热的影响。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 3.3K OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CF14JA3K30 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 3.3K 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 3.3k |
| 端子数 | 2 |
| 高度 | - |
