Datasheet下载- 型号： CF14JA2R40
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JA2R40由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JA2R40价格参考。STACKPOLE ELECTRONICS INC.CF14JA2R40封装/规格：未分类， 暂无。您可以下载CF14JA2R40参考资料、Datasheet数据手册功能说明书，资料中有CF14JA2R40 详细功能的应用电路图电压和使用方法及教程。
CF14JA2R40 是 Stackpole Electronics Inc 生产的一款通孔式碳膜电阻器（CF 系列），额定功率 1/4W（0.25W），阻值 2.40Ω，精度 ±5%，耐压 250V，符合 RoHS 标准。其典型应用场景包括： - 电源电路：用于开关电源或线性电源中的限流、取样、启动电阻，如辅助绕组供电回路中的电流检测或偏置网络； - 工业控制板：在 PLC 模块、继电器驱动电路中作基极限流电阻或 LED 指示灯限流电阻（需注意 2.4Ω 阻值较低，常配合低电压/高电流指示应用）； - 模拟信号调理：在传感器接口（如电流环接收端）中作为精密采样电阻的低成本替代（但需注意±5%精度限制，不适用于高精度测量）； - 消费电子维修与通用替换：因通孔封装（轴向引线）和宽温范围（-55℃~+155℃），广泛用于电视机、机顶盒、充电器等传统家电的维修替换； - 教育与原型开发：因成本低、易焊接、可靠性好，常用于电子实训、电路实验板（如面包板转焊板）的基础阻性元件。 注：2.4Ω 属低阻值，实际使用中需关注功耗（P=I²R），避免超 0.25W；若需更高精度或功率，应选金属膜或线绕电阻。该型号不适用于高频或高稳定性要求场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 2.4 OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

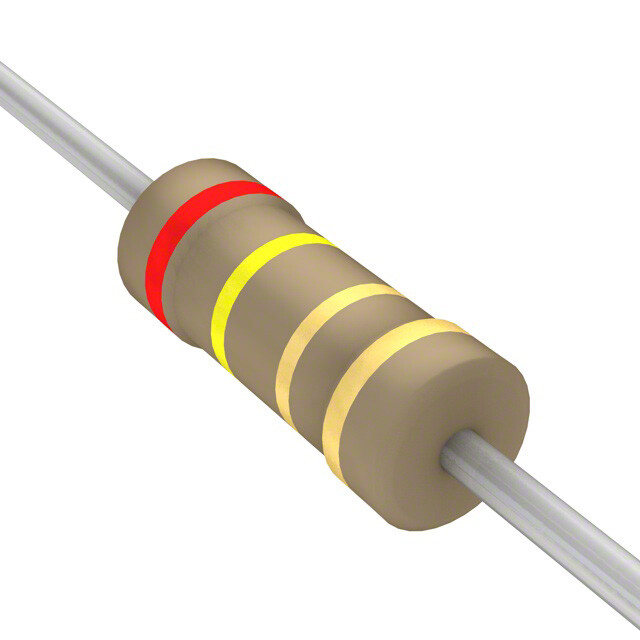

| 产品图片 |
|
| 产品型号 | CF14JA2R40 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 2.4 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | ±400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 2.4 |
| 端子数 | 2 |
| 高度 | - |
