Datasheet下载- 型号： CF14JA200K
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JA200K由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JA200K价格参考。STACKPOLE ELECTRONICS INC.CF14JA200K封装/规格：未分类， 暂无。您可以下载CF14JA200K参考资料、Datasheet数据手册功能说明书，资料中有CF14JA200K 详细功能的应用电路图电压和使用方法及教程。
CF14JA200K 是 Stackpole Electronics Inc 生产的一款通孔式碳膜电阻器（CF 系列），额定功率为 1/4W（0.25W），阻值为 200kΩ，精度为 ±5%（J 级），耐压 ≥250V，温度系数约 ±800 ppm/°C。其典型应用场景包括： - 通用电子电路：常用于电源稳压、信号分压、偏置电路（如晶体管基极偏置）、LED限流等基础模拟电路中； - 消费类电子产品：适用于电视机、音响、机顶盒等设备中的电压检测、反馈网络及电平转换电路； - 工业控制板：在PLC输入模块、传感器接口电路中用作上拉/下拉电阻或信号衰减； - 维修与替换：因通孔封装（轴向引线，标准 6.3mm 引脚间距）和广泛兼容性，常用于老式设备维护及替代同类碳膜电阻（如国标 RJ 系列）； - 教育与实验：因成本低、可靠性好、易于插接焊接，广泛用于电子教学套件及原型开发板。 需注意：该型号为碳膜电阻，不适用于高精度、低温漂或高频场合（如精密仪器、射频电路），亦不宜长期工作在接近额定功率或高温环境中。实际使用时建议留有≥50%功率余量，并确保PCB布局满足电气间隙要求。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 200K OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

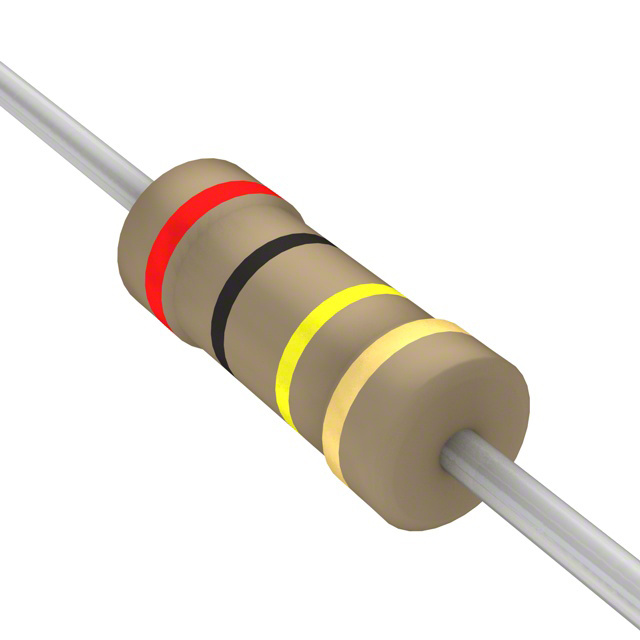

| 产品图片 |
|
| 产品型号 | CF14JA200K |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 200K 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -850ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 200k |
| 端子数 | 2 |
| 高度 | - |
