- 型号： CF12JT560R
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
CF12JT560R产品简介：
ICGOO电子元器件商城为您提供CF12JT560R由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CF12JT560R价格参考以及STACKPOLE ELECTRONICS INC.CF12JT560R封装/规格参数等产品信息。 你可以下载CF12JT560R参考资料、Datasheet数据手册功能说明书， 资料中有CF12JT560R详细功能的应用电路图电压和使用方法及教程。

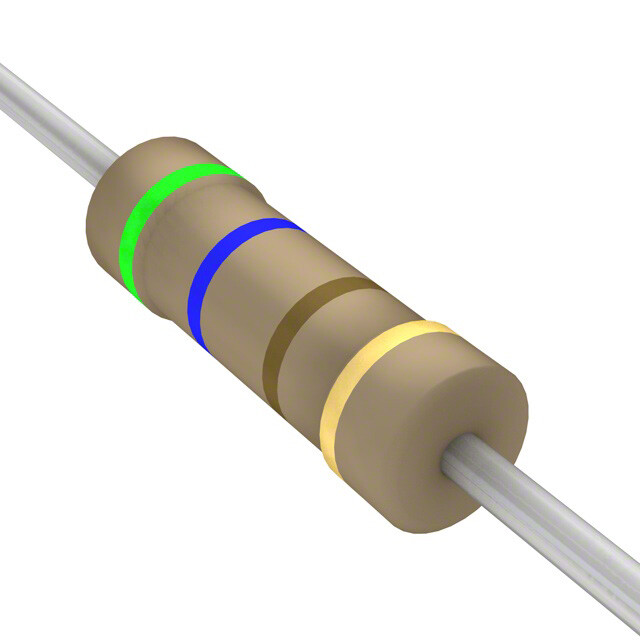

CF12JT560R 是 Stackpole Electronics Inc 生产的一款通孔式碳膜电阻器（CF 系列），额定功率 1/4W（0.25W），阻值 560Ω，精度 ±5%，耐压 250V，符合 RoHS 标准。其典型应用场景包括： - 消费电子设备：如电视机、音响、机顶盒等电源稳压、信号分压或限流电路中，用于偏置设置、LED 限流或电平匹配； - 工业控制板：在 PLC 输入模块、传感器接口电路中作上拉/下拉电阻、电流检测采样或RC滤波网络元件； - 电源管理单元：开关电源（SMPS）的启动电路、反馈分压网络、过压保护检测回路等对成本与可靠性要求均衡的场合； - 教育及原型开发：因通孔封装（轴向引线，标准 0.6W 功率尺寸）便于手工焊接与面包板插接，广泛用于教学实验、电路验证及小批量样机调试； - 基础模拟电路：如运算放大器外围的增益设定、滤波器阻抗匹配、电平转换等对温漂与高频性能要求不苛刻的应用。 需注意：该型号为通用碳膜电阻，温度系数较大（约 ±500 ppm/°C），不适用于高精度、低噪声或高温环境；若需更高稳定性，建议选用金属膜（如 RN 系列）或精密型替代方案。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | RES 560 OHM 1/2W 5% CARBON FILM |
| 产品分类 | |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CF12JT560R |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/2 560 5% R |
| 功率(W) | 0.5W，1/2W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.106" 直径 x 0.335" 长（2.70mm x 8.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -400ppm/°C |
| 特性 | 阻燃涂层，防潮 |
| 电阻(Ω) | 560 |
| 端子数 | 2 |
| 高度 | - |
