ICGOO在线商城 > CF12JT2M20
Datasheet下载- 型号： CF12JT2M20
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
CF12JT2M20产品简介：
ICGOO电子元器件商城为您提供CF12JT2M20由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CF12JT2M20价格参考以及STACKPOLE ELECTRONICS INC.CF12JT2M20封装/规格参数等产品信息。 你可以下载CF12JT2M20参考资料、Datasheet数据手册功能说明书， 资料中有CF12JT2M20详细功能的应用电路图电压和使用方法及教程。

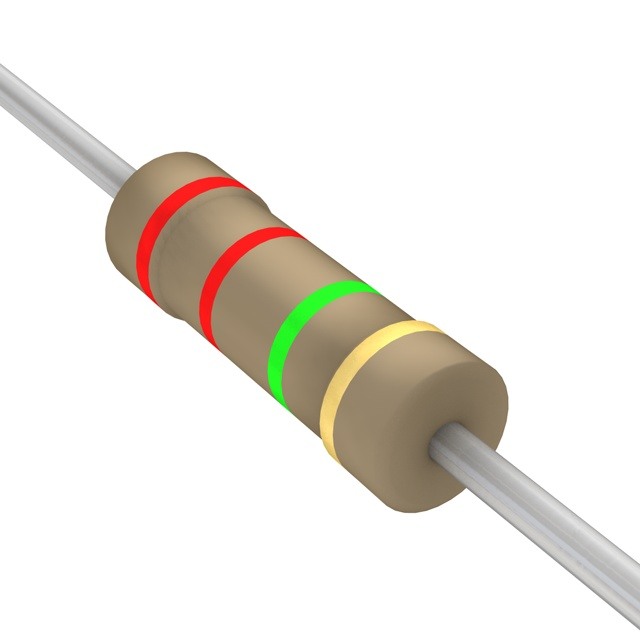

CF12JT2M20 是 Stackpole Electronics Inc 生产的一款通孔式碳膜电阻器（Carbon Film Resistor），额定功率为 1/4W（0.25W），阻值为 2.2 MΩ（2,200,000 Ω），精度 ±5%，温度系数约 ±500 ppm/°C，采用轴向引线、环氧树脂封装，符合 RoHS 标准。 其高阻值、中等功率与成熟碳膜工艺特性，使其适用于对成本敏感、稳定性要求适中、无需精密温漂控制的通用场景。典型应用包括： - 高压分压与检测电路：如电源适配器、示波器探头或工业传感器中的高压信号采样（配合耐压设计）； - 上拉/下拉与偏置网络：在微控制器I/O口、逻辑电平转换或模拟前端中提供高阻态偏置； - 定时与延时电路：与电容组成RC网络，用于低频振荡、开机延时或复位电路（如NE555周边）； - 放电与泄放电阻：在滤波电容或高压储能元件断电后提供安全泄放通路（需校核功率与电压降额）； - 仪表与测量设备：作为绝缘电阻测试辅助电路、兆欧表内部基准或输入保护网络组件。 注意：因碳膜电阻噪声与温漂略高于金属膜，不推荐用于高精度放大、音频信号路径或低温漂关键节点；实际使用中需依据IEC 60115标准进行电压/功率降额（尤其在高温环境），并确保PCB布局避免潮湿与污染导致表面漏电影响2.2 MΩ阻值精度。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | RES 2.2M OHM 1/2W 5% CARBON FILM |
| 产品分类 | |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CF12JT2M20 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF1/22.2M5%RCT |
| 功率(W) | 0.5W，1/2W |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.106" 直径 x 0.335" 长（2.70mm x 8.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 1 |
| 温度系数 | 0/ -1500ppm/°C |
| 特性 | 阻燃涂层，防潮 |
| 电阻(Ω) | 2.2M |
| 端子数 | 2 |
| 高度 | - |
