Datasheet下载- 型号： CDRH104NP-181MC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDRH104NP-181MC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDRH104NP-181MC价格参考。SumidaCDRH104NP-181MC封装/规格：未分类， 暂无。您可以下载CDRH104NP-181MC参考资料、Datasheet数据手册功能说明书，资料中有CDRH104NP-181MC 详细功能的应用电路图电压和使用方法及教程。

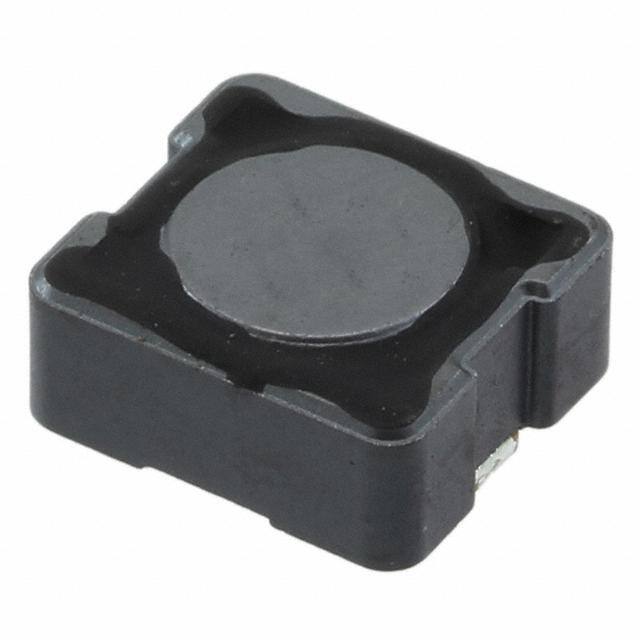

CDRH104NP-181MC 是 Sumida America Components Inc. 推出的一款固定电感器（功率扼流圈），属CDRH系列，采用屏蔽式 Drum Core 结构，电感值为180 µH（±20%），额定电流达760 mA，直流电阻低（典型值约0.54 Ω），具备良好抗电磁干扰（EMI）性能和高饱和电流特性。 其典型应用场景包括： ✅ DC-DC 电源转换器：广泛用于降压（Buck）、升压（Boost）及升降压（Buck-Boost）拓扑中，作为储能与滤波电感，稳定输出电流、抑制纹波； ✅ 工业电源模块：适用于PLC、HMI、伺服驱动器等对可靠性要求高的工业设备电源输入/输出滤波环节； ✅ 通信设备供电系统：如基站电源、光模块供电单元（如SFP+、QSFP）中的中间级电压转换； ✅ 消费类电子适配器与USB PD电源：在小型化高效率AC-DC二次侧或DC-DC次级电路中提供高效滤波； ✅ 汽车电子（非车载高压系统）：满足AEC-Q200 Class A（商用扩展温度）要求，可用于车载信息娱乐系统（IVI）、仪表盘电源管理等12V/5V/3.3V多路供电场景。 该器件工作温度范围为–40°C 至 +125°C（含自温升），符合RoHS与无卤素标准，适合自动化贴片（SMT）生产。需注意：不适用于高频射频电路（如MHz以上谐振应用），其设计侧重于中低频（几十kHz至1 MHz）功率处理。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 840 毫欧最大 |
| 描述 | INDUCTOR POWER 180UH 20% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CDRH104NP-181MC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDRH104 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.386" 长 x 0.350" 宽 （9.80mm x 8.90mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 电感 | 180µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 570mA |
| 高度-安装（最大值） | 0.197"（5.00mm） |
