Datasheet下载- 型号： CDR74BNP-101KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDR74BNP-101KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDR74BNP-101KC价格参考。SumidaCDR74BNP-101KC封装/规格：未分类， 暂无。您可以下载CDR74BNP-101KC参考资料、Datasheet数据手册功能说明书，资料中有CDR74BNP-101KC 详细功能的应用电路图电压和使用方法及教程。
CDR74BNP-101KC 是 Sumida America Components Inc. 推出的一款高可靠性、大电流功率固定电感器（属金属复合磁屏蔽型），电感值为100 µH（±10%，K容差），额定电流达3.5 A（Isat），直流电阻低至68 mΩ（典型值）。其主要应用场景包括： - DC-DC 电源转换器：广泛用于降压（Buck）拓扑中，作为储能与滤波电感，适用于工业电源、通信基站电源模块及服务器VRM（电压调节模块）。 - 车载电子系统：满足AEC-Q200基础可靠性要求（注：需确认具体批次是否通过认证；该系列常被用于汽车信息娱乐系统、ADAS供电单元等非安全关键的12V/48V辅助电源回路）。 - 工业自动化设备：如PLC电源、电机驱动器的输入/输出滤波环节，抑制开关噪声并提升EMI性能（得益于其优异的磁屏蔽特性，辐射干扰低）。 - 可再生能源设备：光伏逆变器、储能系统中的辅助电源或隔离式DC-DC模块。 该器件采用7.4×7.4×4.8 mm紧凑SMD封装，耐高温（工作温度范围–40°C 至 +125°C），适合高密度PCB布局与自动化贴装。其金属复合结构兼具高饱和电流与低音频噪声特性，适用于对效率、温升和静音有要求的中高功率场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 490 毫欧最大 |
| 描述 | INDUCTOR POWER 100UH 550MA SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |

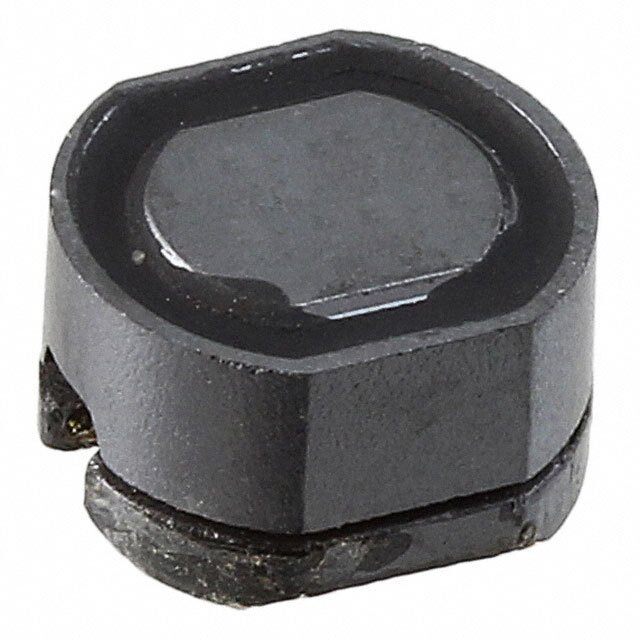

| 产品图片 |
|
| 产品型号 | CDR74BNP-101KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDR74B |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.307" 长 x 0.276" 宽 （7.80mm x 7.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 电感 | 100µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | 8.3MHz |
| 额定电流 | 550mA |
| 高度-安装（最大值） | 0.193" （4.90mm） |
