【未分类_CDLL4624】封装/厂家_CDLL4624中文资料_价格

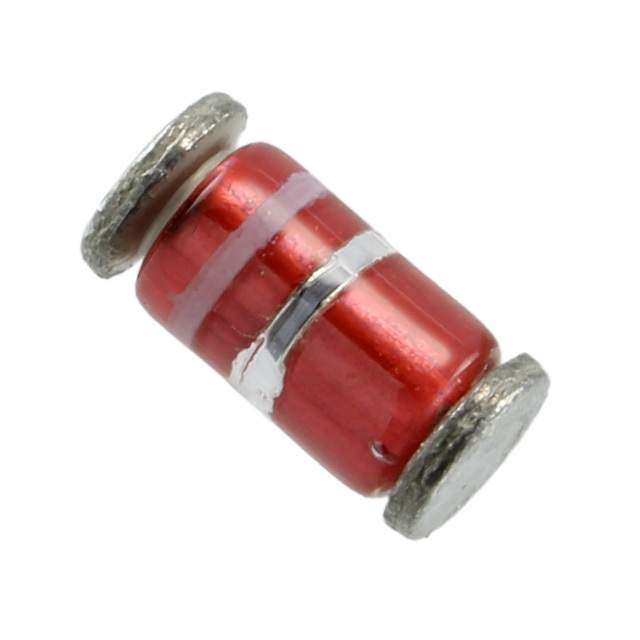

图片仅供参考

详细数据请看参考数据手册

型号： CDLL4624
制造商： MICRO-SEMI
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供CDLL4624由MICRO-SEMI设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDLL4624价格参考。MICRO-SEMICDLL4624封装/规格：未分类，暂无。您可以下载CDLL4624参考资料、Datasheet数据手册功能说明书，资料中有CDLL4624 详细功能的应用电路图电压和使用方法及教程。

CDLL4624 是 Microsemi Corporation（现为 Microchip Technology 旗下）推出的表面贴装齐纳二极管，标称稳压值为 3.3 V（典型值），功率约 200 mW，采用 SOD-323 封装。其主要应用场景包括：

1. 低功耗电压基准与稳压：适用于便携式设备、传感器模块、MCU 系统中为 ADC 参考源、比较器阈值或 I/O 接口提供稳定、低噪声的 3.3 V 基准电压。

2. ESD 与过压保护：凭借快速响应和低钳位电压特性，常用于 USB、I²C、SPI 等低压数字接口的瞬态抑制，配合 TVS 或限流电阻实现二级防护。

3. 电源轨箝位与逻辑电平适配：在混合电压系统中（如 5 V MCU 驱动 3.3 V 外设），可作输入端箝位器件，防止电压超限损坏后级电路。

4. 精密偏置与偏置补偿电路：用于运算放大器偏置网络、电流源基准等对温度稳定性有一定要求（CDLL4624 具有较低温度系数，约 -1.5 mV/°C）的模拟前端。

需注意：该器件属通用型低功率齐纳，不适用于大电流稳压或高精度基准（如需 ppm 级温漂建议选用专用电压基准芯片）。设计时应校核功耗（P = Vz × Iz）、动态阻抗及温度影响，并确保工作电流在推荐范围（通常 1–20 mA）以保障稳压性能。

产品参数图文手册常见问题
