Datasheet下载- 型号： CDH115NP-271KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDH115NP-271KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDH115NP-271KC价格参考。SumidaCDH115NP-271KC封装/规格：未分类， 暂无。您可以下载CDH115NP-271KC参考资料、Datasheet数据手册功能说明书，资料中有CDH115NP-271KC 详细功能的应用电路图电压和使用方法及教程。

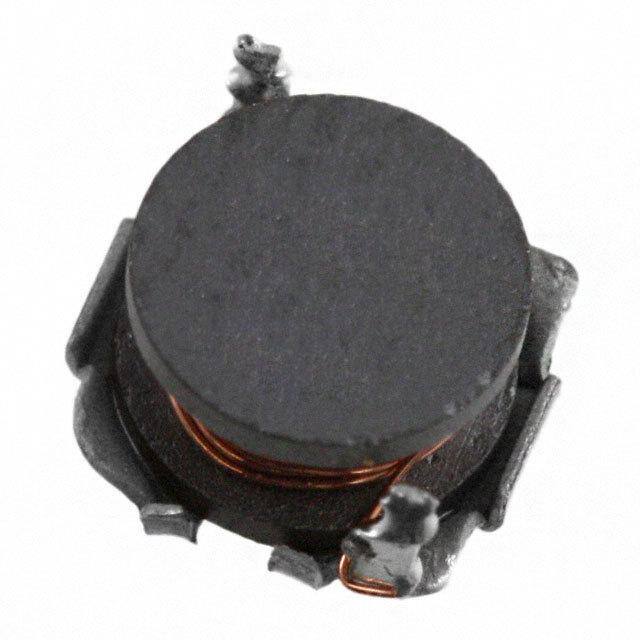

CDH115NP-271KC 是 Sumida America Components Inc. 推出的一款固定电感器（功率型屏蔽绕线电感），电感值为270 µH（±10%），额定电流达1.4 A，直流电阻低至0.38 Ω，采用铁氧体磁芯与全屏蔽结构，具备高饱和电流、低电磁干扰（EMI）和优异的温度稳定性。 其典型应用场景包括： ✅ DC-DC电源转换器：广泛用于降压（Buck）、升压（Boost）及升降压（Buck-Boost）拓扑中，作为储能与滤波电感，尤其适用于工业电源、通信设备电源模块等中高功率（10–50 W级）场合； ✅ LED驱动电源：为恒流LED驱动电路提供稳定滤波与能量存储，抑制电流纹波，保障光输出一致性； ✅ FPGA/ASIC供电系统（POL, Point-of-Load）：配合同步整流控制器，为处理器、FPGA等数字负载提供低噪声、高动态响应的中间级滤波； ✅ 汽车电子辅助系统：符合AEC-Q200基础可靠性要求（需确认具体批次认证），可用于车载信息娱乐电源、ADAS摄像头供电等非安全关键类二级电源； ✅ 工业自动化设备：如PLC电源、传感器供电模块、电机驱动辅助电源等对EMI敏感且需长期可靠运行的场景。 该器件工作温度范围为–40°C 至 +125°C（含自温升），封装尺寸为11.5×10.0×5.0 mm（标准SMD），适合回流焊工艺，兼具高可靠性与紧凑布局优势。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 730 毫欧最大 |
| 描述 | POWER INDUCTOR 270UH SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CDH115NP-271KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDH115 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.441" 长 x 0.433" 宽 （11.20mm x 11.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 500 |
| 电感 | 270µH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 590mA |
| 高度-安装（最大值） | 0.205"（5.20mm） |
