Datasheet下载- 型号： CDBER00340-HF
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDBER00340-HF由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDBER00340-HF价格参考。COMCHIP TECHNOLOGYCDBER00340-HF封装/规格：未分类， 暂无。您可以下载CDBER00340-HF参考资料、Datasheet数据手册功能说明书，资料中有CDBER00340-HF 详细功能的应用电路图电压和使用方法及教程。
CDBER00340-HF 是 Comchip Technology 推出的一款肖特基势垒整流二极管（SBD），采用 SOD-123 封装，具有低正向压降（典型值约 0.4V @ 0.3A）、快速开关特性（反向恢复时间极短，<5ns）及高效率特点。其额定参数为：最大平均整流电流 0.3A，最高反向重复峰值电压 40V，结温范围 -65℃~+125℃。 该器件主要适用于对能效、空间和响应速度要求较高的低压、小功率直流电源场景，典型应用包括： 1. 便携式电子设备电源管理：如智能手机、TWS耳机、智能手环等内部的USB充电路径保护与同步整流； 2. DC-DC转换器次级侧整流：在升压/降压型（Buck/Boost）或反激式（Flyback）微型电源模块中替代普通PN结二极管，降低导通损耗，提升转换效率； 3. 极性保护与反向电压抑制电路：用于电池供电系统（如IoT传感器节点）中防止电源反接或输入倒灌； 4. LED驱动与信号整流：在低电压LED背光或指示灯电路中实现高效整流与隔离。 其SOD-123封装尺寸小（约2.7×1.6×1.1mm），适合高密度PCB布局，且无反向恢复电荷，可减少EMI干扰，适用于高频开关环境。需注意：因耐压仅40V，不适用于工业级高压整流场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 40V 0.03A 0503 |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |

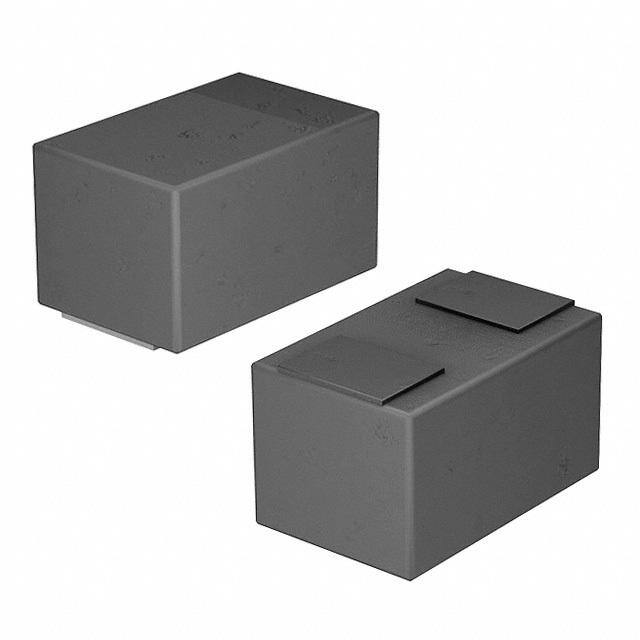

| 产品图片 |
|
| 产品型号 | CDBER00340-HF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 370mV @ 1mA |
| 不同 Vr、F时的电容 | 1.5pF @ 1V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 40V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | 0503（1308 公制） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 0503（1308 公制） |
| 工作温度-结 | 125°C （最大） |
| 标准包装 | 4,000 |
| 电压-DC反向(Vr)（最大值） | 40V |
| 电流-平均整流(Io) | 30mA |
| 速度 | 小信号 =< 200mA（Io），任意速度 |
