ICGOO在线商城 > CDB5346
Datasheet下载- 型号： CDB5346
- 制造商： Cirrus Logic
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
CDB5346产品简介：
ICGOO电子元器件商城为您提供CDB5346由Cirrus Logic设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CDB5346价格参考以及Cirrus LogicCDB5346封装/规格参数等产品信息。 你可以下载CDB5346参考资料、Datasheet数据手册功能说明书， 资料中有CDB5346详细功能的应用电路图电压和使用方法及教程。

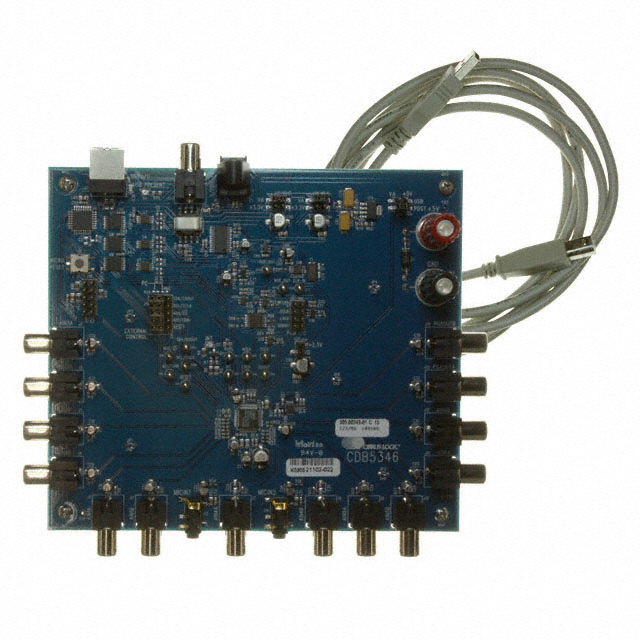

Cirrus Logic CDB5346 是一款专为 CS5346 高性能立体声模数转换器（ADC）设计的评估板，主要用于音频信号采集与系统验证。其典型应用场景包括：高保真音频设备（如专业录音接口、数字调音台、高端声卡）的原型开发与性能测试；消费类音频产品（如智能音箱、AV接收器、Hi-Res音频播放器）中对24位/192kHz PCM音频采样质量、信噪比（SNR > 110dB）、总谐波失真加噪声（THD+N < -105dB）等关键指标的快速评估；以及汽车音响系统、广播级音频采集终端等对低延迟、低抖动和高通道隔离度有严苛要求的嵌入式音频应用。该评估板支持I²S、Left-Justified等标准数字音频接口，兼容多种主时钟配置（含MCLK、LRCLK、SCLK），便于工程师验证CS5346在不同系统时钟架构下的稳定性与抗抖动能力。同时提供灵活的模拟输入选项（差分或单端，支持AC/DC耦合），适配麦克风前置放大器、线路输入等多种前端信号源。通过配套软件和寄存器配置工具，用户可快速调试数字滤波器设置、采样率切换、电源管理模式等，显著缩短ADC集成周期。简言之，CDB5346是面向音频硬件工程师进行CS5346芯片功能验证、参数标定及系统级音频链路优化的核心开发平台。
| 参数 | 数值 |
| ADC数 | 2 |
| 产品目录 | 编程器，开发系统 |
| 描述 | BOARD EVAL FOR CS5346 |
| 产品分类 | 评估板 - 模数转换器 (ADC) |
| 品牌 | Cirrus Logic Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CDB5346 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同条件下的功率（典型值） | 205mW @ 192kSPS |
| 产品目录页面 | |
| 位数 | 24 |
| 使用的IC/零件 | CS5346 |
| 其它名称 | 598-1790 |
| 工作温度 | -40°C ~ 85°C |
| 所含物品 | 板，线缆 |
| 数据接口 | 串行 |
| 标准包装 | 1 |
| 相关产品 | /product-detail/zh/CS5346-CQZR/CS5346-CQZR-ND/2036756/product-detail/zh/CS5346-CQZ/598-1692-ND/2024912 |
| 输入范围 | 3.15 Vpp |
| 采样率（每秒） | 192k |
