Datasheet下载- 型号： CD74HC534E
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD74HC534E由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD74HC534E价格参考。Texas InstrumentsCD74HC534E封装/规格：未分类， 暂无。您可以下载CD74HC534E参考资料、Datasheet数据手册功能说明书，资料中有CD74HC534E 详细功能的应用电路图电压和使用方法及教程。
CD74HC534E 是德州仪器（Texas Instruments）推出的高速CMOS八路D型透明锁存器（带三态输出和反相输出），属于逻辑-触发器/锁存器类别。其典型应用场景包括： 1. 数据缓冲与总线隔离：内置三态输出使该器件可直接连接共享数据总线，用于微控制器、FPGA或DSP系统中实现地址/数据锁存与总线驱动控制，避免总线冲突。 2. LED/数码管驱动控制：配合限流电阻，可锁存并驱动8位LED段码或指示灯状态，常用于工业面板、仪表显示等需要稳定静态显示的场合。 3. 状态保持与同步采样：在A/D转换系统中，用作采样保持前端，将瞬时模拟转换结果（经并行接口输出）锁存，供后续处理器读取，确保数据完整性。 4. 时序控制与流水线暂存：在数字信号处理或通信协议接口（如并行UART、自定义并行接口）中，作为中间级寄存，协调不同时钟域间的数据传递。 5. 测试与开发板扩展：因引脚兼容性强、功耗低（2V–6V宽电压供电）、抗干扰性好，广泛用于教育实验平台、原型验证板及嵌入式外设扩展模块中。 注意：CD74HC534E为“锁存器”（Latch），非边沿触发的D触发器（Flip-Flop），其输出随输入变化而变化（透明期），在LE（Latch Enable）高电平时透明，LE下降沿锁存数据；且输出为反相（Q̄），设计时需注意逻辑极性。适用于对建立/保持时间要求不高、但需简单锁存功能的中低速数字系统（最高工作频率约30MHz @ 6V）。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC D-TYPE POS TRG SNGL 20DIP触发器 Hi-Sp CMOS Octal Pos Edge-Trig D-Type F-F |
| 产品分类 | 逻辑 - 触发器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

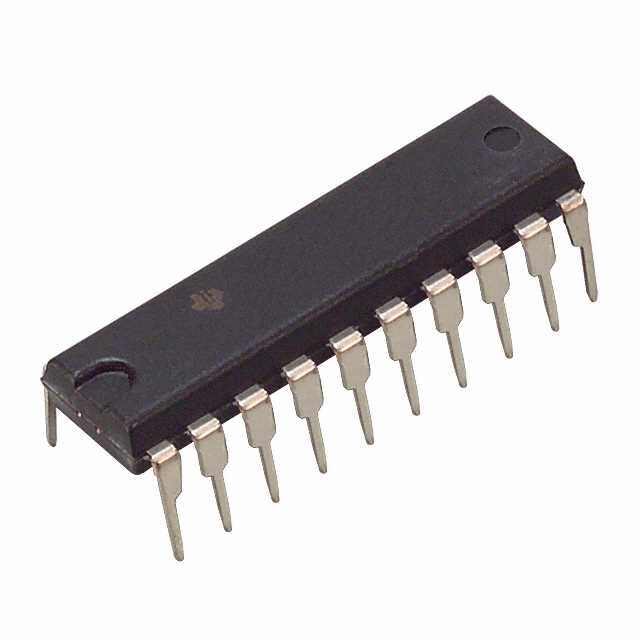

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,触发器,Texas Instruments CD74HC534E74HC |
| 数据手册 | |
| 产品型号 | CD74HC534E |
| PCN设计/规格 | |
| 不同V、最大CL时的最大传播延迟 | 28ns @ 6V， 50pF |
| 产品种类 | 触发器 |
| 传播延迟时间 | 165 ns |
| 低电平输出电流 | 7.8 mA |
| 元件数 | 1 |
| 其它名称 | 296-33106-5 |
| 功能 | 标准 |
| 包装 | 管件 |
| 单位重量 | 1.199 g |
| 商标 | Texas Instruments |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 20-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-20 |
| 工作温度 | -55°C ~ 125°C （TA） |
| 工厂包装数量 | 20 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 极性 | Inverting |
| 标准包装 | 20 |
| 每元件位数 | 8 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 7.8mA，7.8mA |
| 电流-静态 | 8µA |
| 电源电压-最大 | 6 V |
| 电源电压-最小 | 2 V |
| 电路数量 | 8 |
| 类型 | D 型 |
| 系列 | CD74HC534 |
| 触发器类型 | 正边沿 |
| 输入电容 | 10pF |
| 输入类型 | CMOS |
| 输入线路数量 | 8 |
| 输出类型 | 三态， 反相 |
| 输出线路数量 | 3 |
| 逻辑类型 | D-Type Flip-Flop |
| 逻辑系列 | HC |
| 频率-时钟 | 60MHz |
| 高电平输出电流 | - 7.8 mA |
