Datasheet下载- 型号： CD214C-R3400
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD214C-R3400由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD214C-R3400价格参考。BournsCD214C-R3400封装/规格：未分类， 暂无。您可以下载CD214C-R3400参考资料、Datasheet数据手册功能说明书，资料中有CD214C-R3400 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CD214C-R3400 是一款表面贴装（SMA/DO-214AC）封装的单相硅整流二极管，额定反向重复峰值电压（VRRM）为400 V，平均整流输出电流（IO）为1.0 A（Tamb=75°C），具有低正向压降（典型VF≈1.1 V @ 1A）和良好热稳定性。其主要应用场景包括： 1. 通用AC-DC整流：常用于小功率开关电源、适配器、LED驱动电源及家电控制板中的桥式整流电路（作为单臂）或半波整流； 2. 次级侧整流：在反激式（Flyback）等隔离型电源中，用于次级整流输出端，配合滤波电容实现直流输出； 3. 极性保护与反接防护：在电池供电设备或DC输入接口中，作防反接二极管，防止电源反接损坏后级电路； 4. 信号与辅助电源整流：适用于待机电源（+5VSB）、MCU外围供电、传感器模块等低功耗、高可靠性场合。 该器件符合AEC-Q200（部分批次），具备良好的ESD耐受性和宽工作温度范围（-65°C ~ +175°C），适合工业控制、汽车电子（如车身控制模块BCM）、通信设备及消费类电子产品。其SMA封装便于自动化贴片生产，节省PCB空间，兼顾成本与性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE GEN PURP 400V 3A DO214AB |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

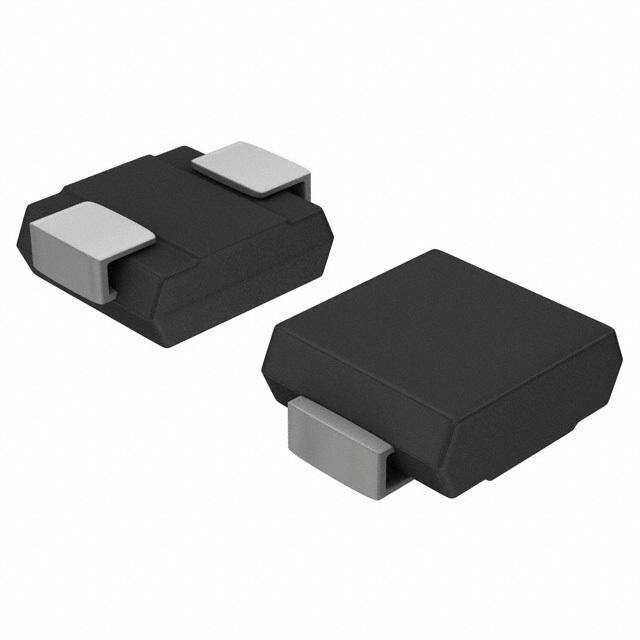

| 产品图片 |
|
| 产品型号 | CD214C-R3400 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.15V @ 3A |
| 不同 Vr、F时的电容 | 40pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 10µA @ 400V |
| 二极管类型 | 标准 |
| 供应商器件封装 | SMC （DO-214AB） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AB，SMC |
| 工作温度-结 | -65°C ~ 175°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 400V |
| 电流-平均整流(Io) | 3A |
| 速度 | 标准恢复 >500ns，> 200mA（Io） |
