Datasheet下载- 型号： CD214C-B350LF
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD214C-B350LF由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD214C-B350LF价格参考。BournsCD214C-B350LF封装/规格：未分类， 暂无。您可以下载CD214C-B350LF参考资料、Datasheet数据手册功能说明书，资料中有CD214C-B350LF 详细功能的应用电路图电压和使用方法及教程。

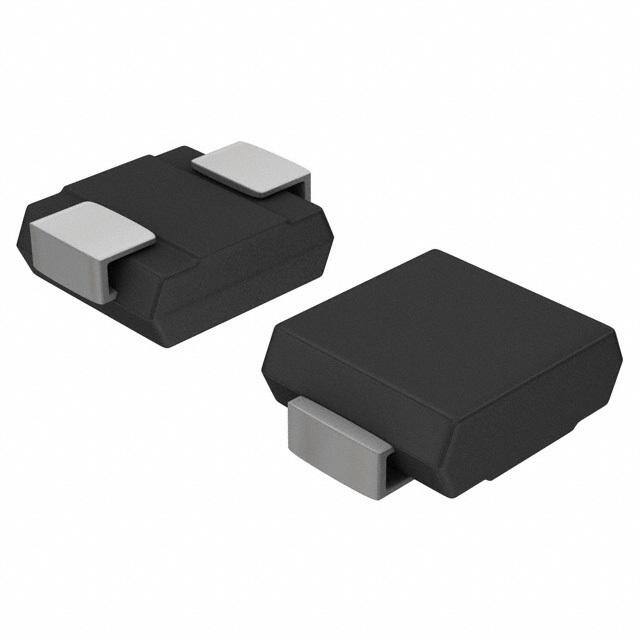

Bourns Inc. 的 CD214C-B350LF 是一款表面贴装（SMD）肖特基势垒整流二极管，采用 DO-214AB（SMC）封装，额定反向电压为35V，平均整流电流为3A，具有低正向压降（典型值约0.45V @ 3A）和快速开关特性。其主要应用场景包括： - 开关电源（SMPS）次级整流：广泛用于AC-DC适配器、USB充电器、LED驱动电源等中低压、高效率整流环节，降低导通损耗，提升能效。 - DC-DC转换器：在降压（Buck）、同步整流等拓扑中作为续流或整流元件，适用于通信设备、网络设备及工业控制板卡的板载电源模块。 - 电池供电系统：用于便携式设备（如POS机、手持终端、物联网节点）中的反向极性保护或电源路径管理，利用其低VF特性延长电池续航。 - 汽车电子辅助电路：符合AEC-Q200标准（注：需确认具体批次是否通过车规认证；CD214C系列部分型号具备车规版本），适用于车载信息娱乐系统、车身控制模块等12V系统中的防反接与整流。 - 高频整流与续流应用：因肖特基二极管无少子存储效应，适用于频率达数百kHz的高频电路，如PWM控制电路中的续流二极管。 该器件具备优异的热性能与可靠性，支持回流焊工艺，适合自动化生产。实际选型时需注意其35V耐压限制，不适用于高压输入场景，并建议在PCB布局中加强散热设计以保障长期稳定运行。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 50V 3A DO214AB |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CD214C-B350LF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 700mV @ 3A |
| 不同 Vr、F时的电容 | 250pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 500µA @ 50V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | * |
| 包装 | * |
| 反向恢复时间(trr) | - |
| 安装类型 | * |
| 封装/外壳 | * |
| 工作温度-结 | -55°C ~ 125°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 50V |
| 电流-平均整流(Io) | 3A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
