Datasheet下载- 型号： CD104NP-820KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD104NP-820KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD104NP-820KC价格参考。SumidaCD104NP-820KC封装/规格：未分类， 暂无。您可以下载CD104NP-820KC参考资料、Datasheet数据手册功能说明书，资料中有CD104NP-820KC 详细功能的应用电路图电压和使用方法及教程。

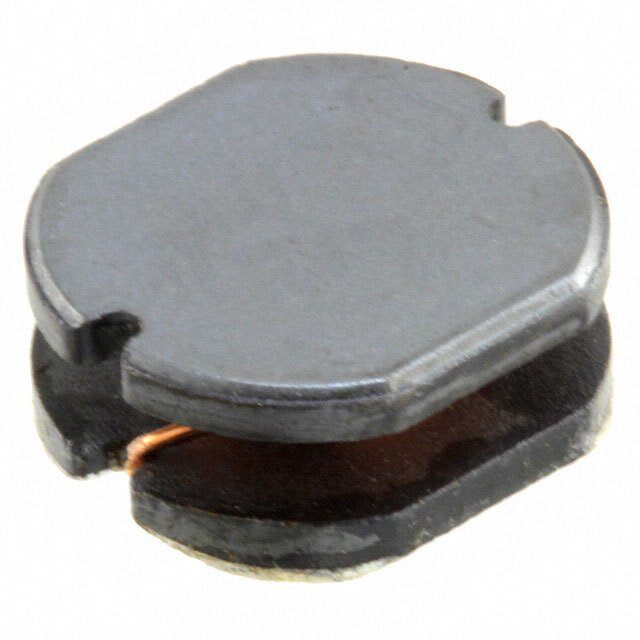

CD104NP-820KC 是 Sumida America Components Inc. 推出的一款固定电感器（绕线式功率电感），电感值为82 µH，额定电流约1.1 A（典型值），直流电阻低，具备良好的饱和特性与温度稳定性。其典型应用场景包括： - DC-DC 电源转换器：广泛用于降压（Buck）、升压（Boost）及升降压（Buck-Boost）拓扑中，作为储能与滤波电感，配合控制器和MOSFET实现高效电压调节，常见于服务器主板、通信电源模块及工业电源。 - POL（Point-of-Load）电源系统：适用于负载点附近的小型化、高效率供电方案，为FPGA、ASIC、DSP等高性能数字芯片提供稳定内核电压（如1.2 V、1.8 V等）。 - LED 驱动电源：在恒流型LED驱动电路中用作续流/滤波电感，提升效率并抑制电流纹波，适用于商用照明与显示背光电源。 - 汽车电子辅助系统：符合AEC-Q200部分要求（需确认具体批次认证），可用于车载信息娱乐系统、ADAS摄像头供电模块等非安全关键的12 V转低压DC-DC应用。 该器件采用屏蔽式CD型磁芯结构，抗EMI性能好，尺寸紧凑（典型封装10.5×10.5×4.0 mm），适合高密度PCB布局。使用时需注意温升与饱和电流余量，避免在持续重载下电感值骤降影响系统稳定性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 252 毫欧最大 |
| 描述 | INDUCTOR POWER 82UH 10% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CD104NP-820KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CD104 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.394" 长 x 0.354" 宽（10.00mm x 9.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 电感 | 82µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 2.52MHz |
| 频率-自谐振 | 10MHz |
| 额定电流 | 850mA |
| 高度-安装（最大值） | 0.177"（4.50mm） |
