Datasheet下载- 型号： CD1005-Z16
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD1005-Z16由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD1005-Z16价格参考。BournsCD1005-Z16封装/规格：未分类， 暂无。您可以下载CD1005-Z16参考资料、Datasheet数据手册功能说明书，资料中有CD1005-Z16 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CD1005-Z16 是一款微型片式齐纳二极管（Zener Diode），采用 0402 封装（1.0 mm × 0.5 mm），标称稳压值为 16 V（容差通常 ±5%），最大功率约 100 mW，适用于低功耗精密稳压与保护场景。其主要应用场景包括： 1. 电源轨电压钳位与过压保护：在便携式电子设备（如智能手机、TWS耳机、可穿戴设备）中，为 MCU、传感器或通信接口（I²C、SPI）的 I/O 引脚提供 16 V 级别的瞬态电压抑制（TVS 功能），防止 ESD 或感应浪涌损坏。 2. 基准电压源：在低功耗模拟电路（如电池电量监测、ADC 参考分压网络、温度传感信号调理）中，作为低成本、小尺寸的 16 V 基准源（需配合限流电阻使用），满足对精度要求不苛刻但空间受限的设计需求。 3. 反馈回路稳压：用于小型 DC-DC 转换器（如反激式或线性后级稳压）的光耦反馈路径或误差放大器参考点，实现输出电压稳定。 4. 电池管理系统（BMS）辅助检测：在多节锂电池组中，用于粗略监控单体或串联组电压是否超限（如 4 节锂电满充约 16.8 V），触发告警或保护逻辑。 该器件凭借超小尺寸、AEC-Q200 可选认证（部分版本）、良好温度稳定性及成熟可靠性，广泛应用于消费电子、工业传感器节点及汽车电子（如车身控制模块外围电路）等对体积和成本敏感的领域。注意：实际应用中需严格匹配限流电阻以保障功耗与稳压精度。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 16V 200MW 1005 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

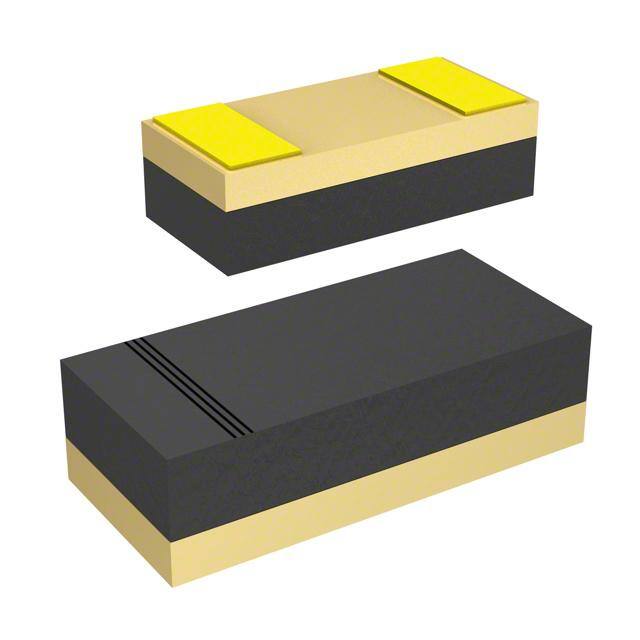

| 产品图片 |
|
| 产品型号 | CD1005-Z16 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | - |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 12V |
| 供应商器件封装 | 1005 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | 1005（2512 公制） |
| 工作温度 | -55°C ~ 125°C |
| 标准包装 | 4,000 |
| 电压-齐纳（标称值）(Vz) | 16V |
| 阻抗（最大值）(Zzt) | 40 欧姆 |
