Datasheet下载- 型号： CD1-7R0-R
- 制造商： Bussmann/Cooper
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD1-7R0-R由Bussmann/Cooper设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD1-7R0-R价格参考。Bussmann/CooperCD1-7R0-R封装/规格：未分类， 暂无。您可以下载CD1-7R0-R参考资料、Datasheet数据手册功能说明书，资料中有CD1-7R0-R 详细功能的应用电路图电压和使用方法及教程。

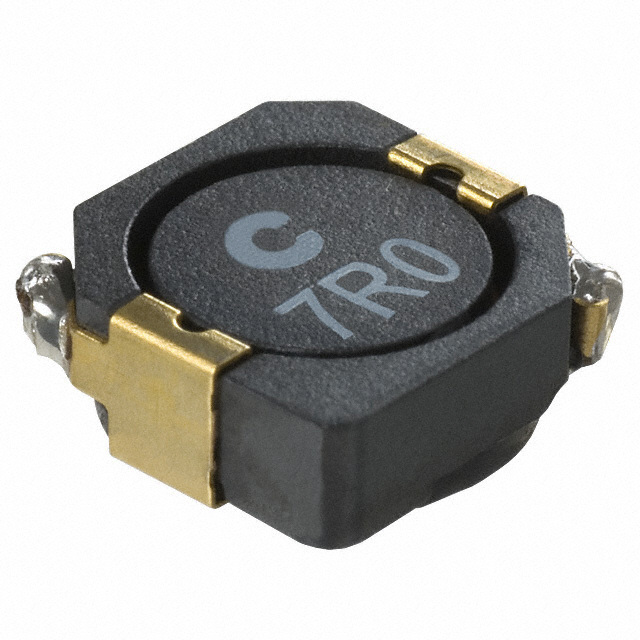

Eaton品牌CD1-7R0-R是一款固定电感器（属CD1系列屏蔽功率电感），电感值为7.0 µH，额定电流较高，具备低直流电阻（DCR）和优异的抗饱和特性。其典型应用场景包括： 1. DC-DC开关电源：广泛用于降压（Buck）转换器中作为储能与滤波电感，配合控制器和MOSFET实现高效电压转换，适用于工业电源、通信设备电源模块等。 2. 车载电子系统：满足AEC-Q200基础可靠性要求（需确认具体批次认证），可用于车载信息娱乐系统、ADAS供电单元、LED车灯驱动等对EMI敏感、空间受限且需抗振耐温的场景。 3. 工业自动化设备：在PLC电源、伺服驱动器、电机控制板中提供输入/输出滤波，抑制开关噪声，提升系统EMC性能。 4. 5G基站与网络设备：用于基站电源管理单元（PMU）、PoE供电电路及FPGA/ASIC核心供电的多相VRM中，支持高纹波电流与快速动态响应。 该器件采用铁氧体磁芯与全屏蔽结构，有效降低漏磁与电磁干扰；SMD封装（典型尺寸约7.3×7.3×4.5 mm），适合回流焊自动化生产。注意：实际应用中需结合温升电流（Irms）、饱和电流（Isat）及工作频率（通常适用300 kHz–2 MHz）进行热设计与稳定性校验。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 27 毫欧最大 |
| 描述 | INDUCTOR SHIELD PWR 7UH SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Cooper Bussmann |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CD1-7R0-R |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CD |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 其它名称 | CD1-7R0DKR |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.413" 长 x 0.409" 宽 （10.50mm x 10.40mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±30% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | -40°C ~ 85°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1 |
| 电感 | 7µH |
| 电流-饱和值 | 4.8A |
| 类型 | 绕线 |
| 频率-测试 | 100kHz |
| 频率-自谐振 | - |
| 额定电流 | 4.55A |
| 高度-安装（最大值） | 0.157"（4.00mm） |
