Datasheet下载- 型号： CD0603-Z9V1
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD0603-Z9V1由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD0603-Z9V1价格参考。BournsCD0603-Z9V1封装/规格：未分类， 暂无。您可以下载CD0603-Z9V1参考资料、Datasheet数据手册功能说明书，资料中有CD0603-Z9V1 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CD0603-Z9V1 是一款表面贴装（SMD）齐纳二极管，采用0603（1608公制）小型封装，标称齐纳电压为9.1 V，容差通常为±5%，功率额定值约为100 mW。其主要应用场景包括： 1. 电压基准与稳压：在低功耗电路中为传感器、ADC参考源或微控制器I/O口提供稳定的9.1 V基准电压（需配合限流电阻使用）； 2. 过压保护（OVP）：与TVS或串联限流元件配合，用于保护后级敏感器件（如MCU、运放）免受瞬态过压（如ESD、感应浪涌）损害； 3. 电平钳位与信号整形：在模拟前端或接口电路中将信号峰值钳位于9.1 V，防止输入超量程； 4. 电源轨监控/反馈：在简易LDO或DC-DC反馈网络中辅助实现输出电压精度调节（适用于对精度要求不苛刻的低成本设计）； 5. 消费电子与便携设备：因其0603尺寸小、成本低，广泛用于智能手机、TWS耳机、可穿戴设备等空间受限且需基础电压防护的场景。 注意：该器件非高功率或高精度器件，不适用于大电流稳压或精密基准场合；实际应用中需严格计算功耗、散热及动态响应，并建议结合数据手册参数（如Zzt、Ir、Cj）进行电路验证。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 9.1V 150MW 0603稳压二极管 ZENER DIODE 9.1VOLT |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | Bourns |
| 产品手册 | |

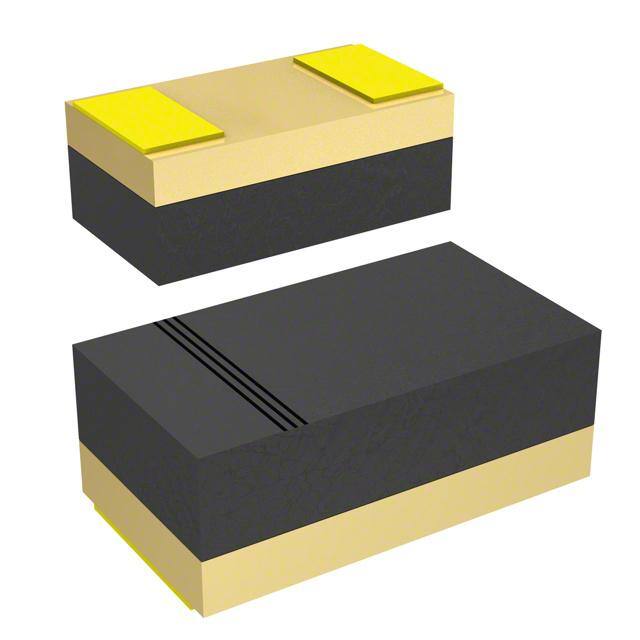

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,Bourns CD0603-Z9V1- |
| 数据手册 | |
| 产品型号 | CD0603-Z9V1 |
| 不同If时的电压-正向(Vf) | - |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 7V |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | 0603 |
| 功率-最大值 | 150mW |
| 功率耗散 | 150 mW |
| 包装 | 带卷 （TR） |
| 商标 | Bourns |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 容差 | ±5% |
| 封装 | Reel |
| 封装/外壳 | 0603（1608 公制） |
| 封装/箱体 | 0603 |
| 工作温度 | -55°C ~ 125°C |
| 工厂包装数量 | 4000 |
| 最大反向漏泄电流 | 100 nA |
| 最大工作温度 | + 125 C |
| 最大齐纳阻抗 | 10 Ohms |
| 最小工作温度 | - 55 C |
| 标准包装 | 4,000 |
| 电压-齐纳（标称值）(Vz) | 9.1V |
| 电压容差 | 5 % |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 10 欧姆 |
| 齐纳电压 | 9.1 V |
