Datasheet下载- 型号： CBC2016T6R8M
- 制造商： TAIYO YUDEN-XENTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CBC2016T6R8M由TAIYO YUDEN-XENTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CBC2016T6R8M价格参考。TAIYO YUDEN-XENTEKCBC2016T6R8M封装/规格：未分类， 暂无。您可以下载CBC2016T6R8M参考资料、Datasheet数据手册功能说明书，资料中有CBC2016T6R8M 详细功能的应用电路图电压和使用方法及教程。

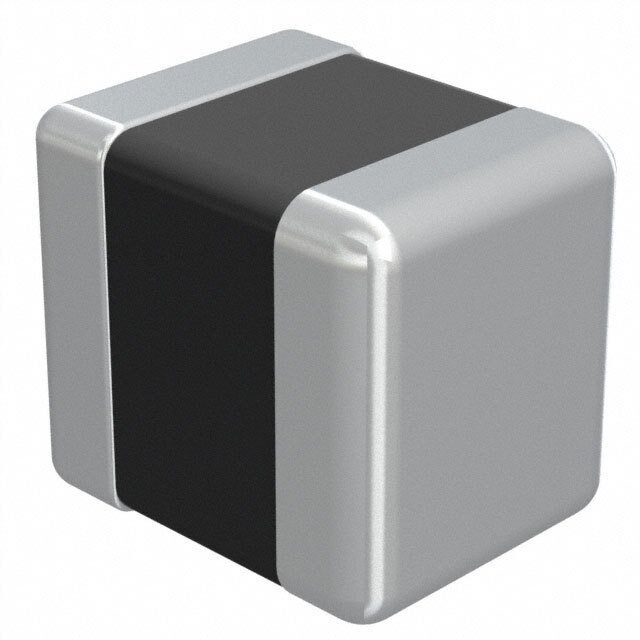

Taiyo Yuden（太阳诱电）CBC2016T6R8M是一款叠层片式固定电感器（Multilayer Chip Inductor），电感值为6.8 µH，容差±20%，额定电流约250 mA，封装尺寸为2016（即2.0×1.6 mm），适用于表面贴装（SMT）。 该器件主要应用于便携式电子设备的电源管理与信号滤波场景： - DC-DC转换器输出端：作为LC滤波器中的储能/平滑电感，配合电容抑制开关噪声，提升输出电压稳定性，常见于手机、TWS耳机、可穿戴设备等小型化电源模块中； - EMI抑制电路：利用其高频阻抗特性（自谐振频率约20 MHz），抑制MHz频段的传导噪声，满足EMC要求； - 负载点（PoL）供电：为MCU、传感器、射频模块等低功耗IC提供洁净供电； - LED背光驱动或音频功放的电源滤波：改善瞬态响应并降低纹波。 其叠层结构具备良好的直流偏置特性与温度稳定性，适合在有限PCB空间内实现高可靠性设计。需注意实际应用中应留有足够裕量（如降额使用至≤80%额定电流），避免饱和导致电感值骤降及温升过高。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 767 毫欧最大 |
| 描述 | INDUCTOR POWER 6.8UH 0806固定电感器 INDCTR HI CUR WND 0806 6.8uH 20% |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Taiyo Yuden |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Taiyo Yuden CBC2016T6R8MCB |
| 数据手册 | |
| 产品型号 | CBC2016T6R8M |
| 不同频率时的Q值 | - |
| 产品目录绘图 |
|
| 产品种类 | 固定电感器 |
| 供应商器件封装 | 0806 （2016 公制） |
| 其它名称 | LQ CB C2016T6R8M |
| 包装 | 带卷 （TR） |
| 商标 | Taiyo Yuden |
| 外壳宽度 | 1.6 mm |
| 外壳长度 | 2 mm |
| 外壳高度 | 1.6 mm |
| 大小/尺寸 | 0.079" 长 x 0.063"宽 （2.00mm x 1.60mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装 | Reel |
| 封装/外壳 | 0806（2016 公制） |
| 封装/箱体 | 0806 (2016 metric) |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 105°C |
| 工作温度范围 | - 40 C to + 105 C |
| 工厂包装数量 | 2000 |
| 最大直流电流 | 450 mA |
| 最大直流电阻 | 590 mOhms |
| 材料-磁芯 | - |
| 标准包装 | 2,000 |
| 电感 | 6.8 uH |
| 电流-饱和值 | 450mA |
| 端接类型 | SMD/SMT |
| 类型 | 绕线 |
| 系列 | CBC |
| 自谐振频率 | 38 MHz |
| 频率-测试 | 7.96MHz |
| 频率-自谐振 | 38MHz |
| 额定电流 | 450mA |
| 高度-安装（最大值） | 0.071"（1.80mm） |
