ICGOO在线商城 > CB2012T2R2MV
Datasheet下载- 型号： CB2012T2R2MV
- 制造商： TAIYO YUDEN-XENTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
CB2012T2R2MV产品简介：
ICGOO电子元器件商城为您提供CB2012T2R2MV由TAIYO YUDEN-XENTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CB2012T2R2MV价格参考以及TAIYO YUDEN-XENTEKCB2012T2R2MV封装/规格参数等产品信息。 你可以下载CB2012T2R2MV参考资料、Datasheet数据手册功能说明书， 资料中有CB2012T2R2MV详细功能的应用电路图电压和使用方法及教程。

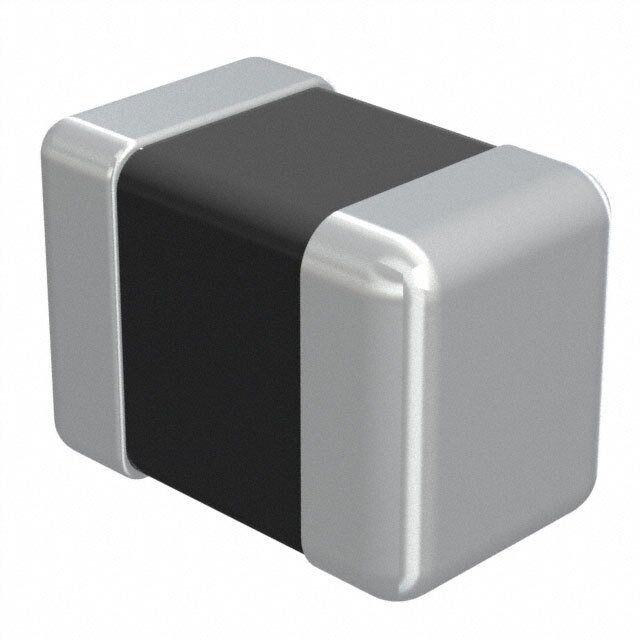

Taiyo Yuden（太阳诱电）CB2012T2R2MV是一款多层陶瓷绕线式固定电感器（尺寸2012，即2.0×1.2mm），电感值为2.2μH，额定电流约850mA，直流电阻低（典型值≈0.13Ω），具有高Q值、优异的直流偏置特性及良好的温度稳定性。 其主要应用场景包括： - 便携式电子设备电源管理：广泛用于智能手机、平板电脑、TWS耳机等产品的DC-DC降压（Buck）转换器中，作为输出滤波电感，配合IC（如TI、ROHM、MPS等PWM控制器）实现高效、低纹波的电压调节； - 负载点（PoL）供电：为SoC、AP处理器、基带芯片或FPGA等核心器件提供稳定内核电压（如1.0–1.2V），满足快速动态负载响应需求； - 噪声敏感电路滤波：在射频模块（如Wi-Fi/BT收发器）或音频电源路径中，抑制开关噪声，提升EMI性能，符合Class B级辐射标准； - 汽车电子辅助系统：适用于车规级要求不严苛的舱内应用（如信息娱乐系统、USB充电模块），具备AEC-Q200兼容性（需确认具体批次认证）。 该器件采用无铅端子、RoHS合规，支持回流焊，适合高密度SMT贴装。因其小尺寸与高可靠性，在空间受限且对效率、温升有要求的中低功率（通常≤3W）场景中表现突出。
| 参数 | 数值 |
| 产品目录 | |
| DC电阻(DCR) | 299 毫欧最大 |
| 描述 | INDUCTOR POWER 2.2UH 770MA 0805固定电感器 WR WND PWR AEC-Q200 0805 2.2uH 20% |
| 产品分类 | |
| 品牌 | Taiyo Yuden |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Taiyo Yuden CB2012T2R2MVCB， 自动 |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | CB2012T2R2MV |
| 不同频率时的Q值 | - |
| 产品 | Power Inductors |
| 产品目录绘图 |
|
| 产品种类 | 固定电感器 |
| 供应商器件封装 | 0805（2012 公制） |
| 其它名称 | 587-3677-1 |
| 包装 | 剪切带 （CT） |
| 商标 | Taiyo Yuden |
| 外壳宽度 | 1.25 mm |
| 外壳长度 | 2 mm |
| 外壳高度 | 0.5 mm |
| 大小/尺寸 | 0.079" 长 x 0.049" 宽（2.00mm x 1.25mm） |
| 安装类型 | 表面贴装 |
| 容差 | 20 % |
| 封装 | Reel |
| 封装/外壳 | 0805（2012 公制） |
| 封装/箱体 | 0805 (2012 metric) |
| 屏蔽 | Unshielded |
| 工作温度 | -40°C ~ 105°C |
| 工作温度范围 | - 40 C to + 105 C |
| 工厂包装数量 | 3000 |
| 最大直流电流 | 410 mA |
| 最大直流电阻 | 0.23 Ohms |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 测试频率 | 7.96 MHz |
| 电感 | 2.2 uH |
| 电流-饱和值 | 410mA |
| 端接类型 | SMD/SMT |
| 类型 | Industrial/Automotive and Safety |
| 系列 | CB |
| 自谐振频率 | 80 MHz |
| 频率-测试 | 7.96MHz |
| 频率-自谐振 | 80MHz |
| 额定电流 | 770mA |
| 高度-安装（最大值） | 0.058" （1.45mm） |
