Datasheet下载- 型号： C320C103M1U5CA
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供C320C103M1U5CA由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 C320C103M1U5CA价格参考。KemetC320C103M1U5CA封装/规格：未分类， 暂无。您可以下载C320C103M1U5CA参考资料、Datasheet数据手册功能说明书，资料中有C320C103M1U5CA 详细功能的应用电路图电压和使用方法及教程。

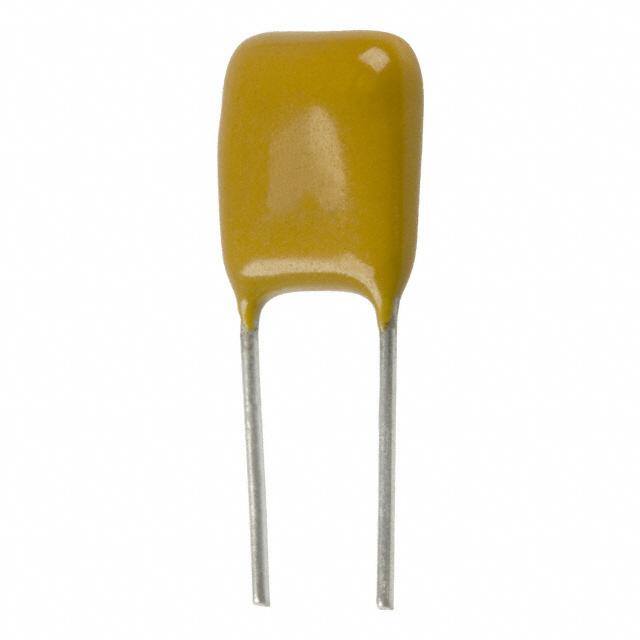

KEMET公司生产的C320C103M1U5CA是一款多层陶瓷电容器（MLCC），其规格为：10 nF（103表示10×10³ pF）、±20%容差（M）、额定电压100 VDC（1U对应100 V）、X7R介质（温度特性稳定，-55℃～+125℃内容量变化≤±15%），封装为径向引线型（C320系列），符合RoHS标准。 该器件典型应用于中等要求的通用电子电路中，尤其适合对成本、体积和可靠性有平衡需求的场景。常见用途包括： - 电源去耦与旁路：为数字IC（如微控制器、逻辑门、接口芯片）提供局部高频噪声滤除，抑制电源纹波； - 信号耦合与隔直：在音频、传感器信号调理或模拟前端电路中传递交流信号并阻断直流偏置； - 定时与振荡电路：配合电阻或IC构成RC延时、滤波或简单振荡网络（如555定时器外围）； - 工业控制与汽车电子：因X7R特性和宽温范围，适用于车载信息娱乐系统、车身控制模块等非安全关键部位； - 消费类电子产品：如家电主控板、充电器次级滤波、LED驱动电路中的平滑与缓冲环节。 需注意：该型号为引线式（非贴片），适用于通孔插装工艺，不适用于高密度SMT产线；且X7R介质不适用于高精度定时或谐振回路（相比C0G/NP0）。设计时应留足电压降额（建议≤50%额定电压）以保障长期可靠性。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP CER 10000PF 100V 20% RADIAL多层陶瓷电容器MLCC - 含引线 .01uF 100 Volts 20% Z5U |
| 产品分类 | 陶瓷电容器电容器 |
| 品牌 | Kemet |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MLCC,多层陶瓷电容器MLCC - 含引线,Kemet C320C103M1U5CAGolden Max™ |
| 数据手册 | http://www.kemet.com/docfinder?Partnumber=C320C103M1U5CA |
| 产品型号 | C320C103M1U5CA |
| PCN零件编号 | |
| 产品 | General Type MLCCs |
| 产品目录绘图 |
|
| 产品种类 | 多层陶瓷电容器MLCC - 含引线 |
| 其它名称 | 399-2144 |
| 包装 | 散装 |
| 厚度（最大值） | - |
| 商标 | Kemet |
| 外壳宽度 | 5.08 mm |
| 外壳长度 | 6.6 mm |
| 外壳高度 | 3.18 mm |
| 大小/尺寸 | 0.200" 长 x 0.125" 宽（5.08mm x 3.18mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向 |
| 封装类型 | Conformally Coated |
| 工作温度 | 10°C ~ 85°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 500 |
| 应用 | 通用 |
| 引线形式 | 直形 |
| 引线直径 | 0.51 mm |
| 引线类型 | Straight |
| 引线间距 | 0.100"（2.54mm） |
| 引线间隔 | 2.54 mm |
| 损耗因数DF | 4 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 500 |
| 温度系数 | Z5U |
| 温度系数/代码 | Z5U |
| 特性 | - |
| 电压-额定 | 100V |
| 电压额定值 | 100 V |
| 电压额定值DC | 100 V |
| 电容 | 0.01 uF |
| 端接类型 | Radial |
| 等级 | - |
| 系列 | C320 |
| 高度-安装（最大值） | 0.260"（6.60mm） |
