ICGOO在线商城 > C317C220J2G5TA
Datasheet下载- 型号： C317C220J2G5TA
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
C317C220J2G5TA产品简介：
ICGOO电子元器件商城为您提供C317C220J2G5TA由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供C317C220J2G5TA价格参考以及KemetC317C220J2G5TA封装/规格参数等产品信息。 你可以下载C317C220J2G5TA参考资料、Datasheet数据手册功能说明书， 资料中有C317C220J2G5TA详细功能的应用电路图电压和使用方法及教程。
KEMET品牌的C317C220J2G5TA是一款多层陶瓷电容器（MLCC），其规格为22 pF、±5%容差、200 VDC额定电压、C0G/NP0温度特性（-55℃～+125℃，容量变化≤±30 ppm/℃），采用径向引线封装（通孔安装），符合RoHS标准。 该器件凭借C0G介质的超高稳定性、低损耗（DF < 0.1%）、优异的频率响应及几乎零电压系数，特别适用于对精度、稳定性和可靠性要求严苛的模拟与高频电路。典型应用场景包括： - 振荡与定时电路：如晶振负载电容、PLL环路滤波、精密RC定时网络； - 射频与通信前端：天线匹配、滤波器调谐、RF耦合/旁路（尤其在VHF/UHF频段）； - 高精度传感器信号调理：桥式传感器（应变片、压力传感器）的滤波与去耦； - 医疗电子与测试设备：ECG/EEG前置放大器的输入耦合、高速ADC/DAC参考旁路； - 工业控制与航空航天：需宽温、高可靠性的基准源、采样保持电路及抗干扰旁路。 因其C0G材质无老化效应、无直流偏压容值衰减，且通过AEC-Q200（部分批次）或工业级可靠性认证，亦适用于汽车电子（如车身控制模块中的时序电路）及恶劣环境下的长期运行系统。不推荐用于大纹波电流或高脉冲功率场合。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | CAP CER 22PF 200V 5% RADIAL多层陶瓷电容器MLCC - 含引线 200volts 22pF 5% C0G |
| 产品分类 | |
| 品牌 | Kemet |
| 产品手册 | |

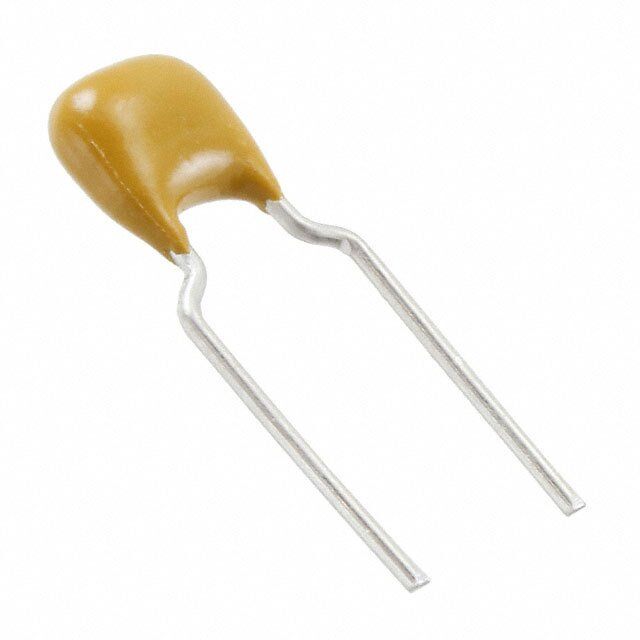

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MLCC,多层陶瓷电容器MLCC - 含引线,Kemet C317C220J2G5TAGolden Max™ |
| 数据手册 | http://www.kemet.com/docfinder?Partnumber=C317C220J2G5TA |
| 产品型号 | C317C220J2G5TA |
| 产品 | General Type MLCCs |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25569 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 多层陶瓷电容器MLCC - 含引线 |
| 其它名称 | 399-4220 |
| 包装 | 散装 |
| 厚度（最大值） | - |
| 商标 | Kemet |
| 外壳宽度 | 3.81 mm |
| 外壳长度 | 5.84 mm |
| 外壳高度 | 2.54 mm |
| 大小/尺寸 | 0.150" 长 x 0.100" 宽（3.81mm x 2.54mm） |
| 安装类型 | 通孔 |
| 容差 | ±5% |
| 封装 | Bulk |
| 封装/外壳 | 径向 |
| 封装类型 | Conformally Coated |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 500 |
| 应用 | 通用 |
| 引线形式 | 成型引线 |
| 引线直径 | 0.51 mm |
| 引线类型 | Outside Bend |
| 引线间距 | 0.200"（5.08mm） |
| 引线间隔 | 5.08 mm |
| 损耗因数DF | 0.1 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 500 |
| 温度系数 | C0G，NP0 |
| 温度系数/代码 | C0G (NP0) |
| 特性 | - |
| 电压-额定 | 200V |
| 电压额定值 | 200 V |
| 电压额定值DC | 200 V |
| 电容 | 22pF |
| 端接类型 | Radial |
| 等级 | - |
| 类型 | GOLDEN MAX Conformal Coated Multilayer Ceramic Capacitors |
| 系列 | C317 |
| 高度-安装（最大值） | 0.230"（5.84mm） |
