ICGOO在线商城 > C2220C221KGRACTU
Datasheet下载- 型号： C2220C221KGRACTU
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
C2220C221KGRACTU产品简介：
ICGOO电子元器件商城为您提供C2220C221KGRACTU由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供C2220C221KGRACTU价格参考以及KemetC2220C221KGRACTU封装/规格参数等产品信息。 你可以下载C2220C221KGRACTU参考资料、Datasheet数据手册功能说明书， 资料中有C2220C221KGRACTU详细功能的应用电路图电压和使用方法及教程。
KEMET的C2220C221KGRACTU是一款高性能多层陶瓷电容器（MLCC），规格为220 pF、±10%容差（K）、直流额定电压500 V（G）、X7R温度特性（-55℃～+125℃，±15%容量变化）、2220封装（5.7 mm × 5.0 mm）。其高耐压、中等容量与优异的温度/电压稳定性，适用于对可靠性要求严苛的工业及功率电子场景。典型应用包括：开关电源（SMPS）中的缓冲电路（snubber）、IGBT或MOSFET驱动电路的栅极钳位与吸收回路；工业变频器、伺服驱动器中的高频噪声滤波与瞬态抑制；高压DC-DC变换器的输入/输出旁路与耦合；以及医疗设备、测试仪器中需长期稳定工作的精密模拟前端滤波环节。该器件不含铅、符合RoHS与REACH标准，支持无铅回流焊，适用于自动化贴装产线。注意：X7R介质在高直流偏压下存在容量衰减，设计时需依据实际工作电压降额选用（建议≤70%额定电压），并避免机械应力导致的微裂纹失效。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | CAP CER 220PF 2KV 10% X7R 2220多层陶瓷电容器MLCC - SMD/SMT 2000volts 220pF 10% X7R |
| 产品分类 | |
| 品牌 | Kemet |
| 产品手册 | |

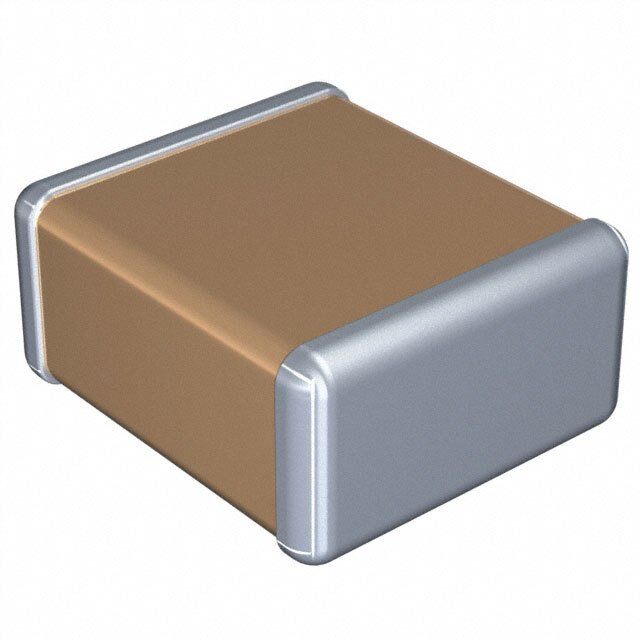

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MLCC,多层陶瓷电容器MLCC - SMD/SMT,Kemet C2220C221KGRACTU- |
| 数据手册 | http://www.kemet.com/docfinder?Partnumber=C2220C221KGRACTU |
| 产品型号 | C2220C221KGRACTU |
| 产品 | General Type MLCCs |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25569 |
| 产品种类 | 多层陶瓷电容器MLCC - SMD/SMT |
| 其它名称 | 399-7129-6 |
| 包装 | Digi-Reel® |
| 厚度（最大值） | 0.071"（1.80mm） |
| 商标 | Kemet |
| 外壳代码-in | 2220 |
| 外壳代码-mm | 5650 |
| 外壳宽度 | 5 mm |
| 外壳长度 | 5.6 mm |
| 外壳高度 | 1.6 mm |
| 大小/尺寸 | 0.224" 长 x 0.197" 宽（5.70mm x 5.00mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±10% |
| 封装 | Reel |
| 封装/外壳 | 2220（5750 公制） |
| 封装/箱体 | 2220 (5650 metric) |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 1000 |
| 应用 | SMPS 过滤器 |
| 引线形式 | - |
| 引线间距 | - |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 温度系数 | X7R |
| 温度系数/代码 | +/- 15 % |
| 特性 | 高电压 |
| 电介质 | X7R |
| 电压-额定 | 2000V（2kV） |
| 电压额定值 | 2 kV |
| 电压额定值DC | 2 kV |
| 电容 | 220pF |
| 端接类型 | SMD/SMT |
| 等级 | - |
| 类 | 2 |
| 类型 | High Voltage X7R Dielectric, Commercial |
| 系列 | C2220C |
| 零件号别名 | C2220C221KGRAC7800 |
| 高度-安装（最大值） | - |
