Datasheet下载- 型号： C0201C270J3GACTU
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
C0201C270J3GACTU产品简介：
ICGOO电子元器件商城为您提供C0201C270J3GACTU由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供C0201C270J3GACTU价格参考以及KemetC0201C270J3GACTU封装/规格参数等产品信息。 你可以下载C0201C270J3GACTU参考资料、Datasheet数据手册功能说明书， 资料中有C0201C270J3GACTU详细功能的应用电路图电压和使用方法及教程。
KEMET品牌的C0201C270J3GACTU是一款超小型片式多层陶瓷电容器（MLCC），尺寸为0201英寸（0.6×0.3 mm），容量27 pF，容差±5%（J），额定电压25 V（3G代码），X7R介质，无铅且符合RoHS标准。 该器件主要应用于高频、小空间、低功耗的便携式电子设备中，典型场景包括：智能手机与可穿戴设备（如TWS耳机、智能手表）中的射频前端电路，用于Wi-Fi 2.4/5 GHz、蓝牙或蜂窝通信模块的匹配网络、谐振回路及旁路滤波；高频信号路径中的耦合与去耦，例如在RF收发器IC、LNA（低噪声放大器）、VCO（压控振荡器）附近提供稳定参考电位；以及高密度PCB上对占位面积极为敏感的精密模拟电路，如传感器接口、时钟发生器或ADC/DAC参考滤波。 其X7R介质具备良好的温度稳定性（±15% @ −55°C ~ +125°C）和较低的电压系数，适合中等精度要求的滤波与定时应用；0201封装则显著节省PCB面积，利于微型化设计。需注意焊接工艺应严格遵循KEMET推荐的回流曲线，避免热冲击导致微裂纹。 综上，该型号适用于对尺寸、高频性能与可靠性均有较高要求的现代无线通信及微型电子系统。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | CAP CER 27PF 25V 5% NP0 0201多层陶瓷电容器MLCC - SMD/SMT 25volts 27pF C0G 5% |
| 产品分类 | |
| 品牌 | Kemet |
| 产品手册 | |

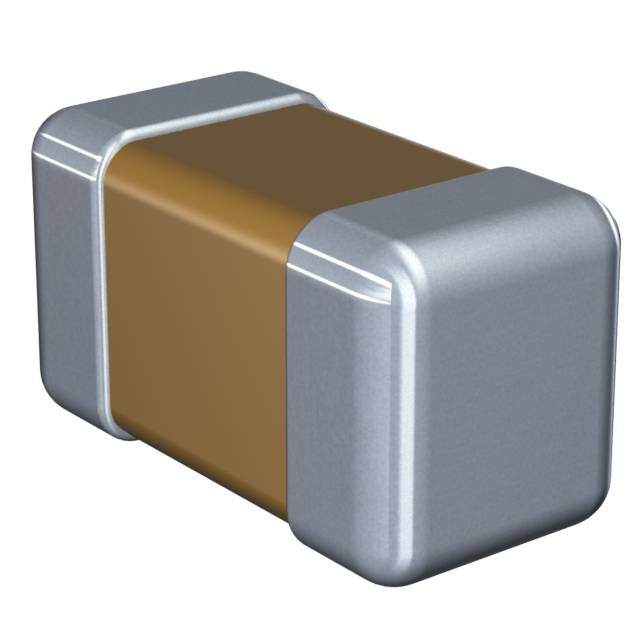

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MLCC,多层陶瓷电容器MLCC - SMD/SMT,Kemet C0201C270J3GACTU- |
| 数据手册 | http://www.kemet.com/docfinder?Partnumber=C0201C270J3GACTU |
| 产品型号 | C0201C270J3GACTU |
| 产品 | General Type MLCCs |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25569 |
| 产品种类 | 多层陶瓷电容器MLCC - SMD/SMT |
| 其它名称 | 399-8933-2 |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.013"（0.33mm） |
| 商标 | Kemet |
| 外壳代码-in | 0201 |
| 外壳代码-mm | 0603 |
| 外壳宽度 | 0.3 mm |
| 外壳长度 | 0.6 mm |
| 外壳高度 | 0.3 mm |
| 大小/尺寸 | 0.024" 长 x 0.012" 宽（0.60mm x 0.30mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±5% |
| 封装 | Reel |
| 封装/外壳 | 0201（0603 公制） |
| 封装/箱体 | 0201 (0603 metric) |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 15000 |
| 应用 | 通用 |
| 引线形式 | - |
| 引线间距 | - |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 15,000 |
| 温度系数 | C0G，NP0 |
| 温度系数/代码 | +/- 30 PPM / C |
| 特性 | - |
| 电介质 | C0G (NP0) |
| 电压-额定 | 25V |
| 电压额定值 | 25 V |
| 电压额定值DC | 25 V |
| 电容 | 27pF |
| 端接类型 | SMD/SMT |
| 等级 | - |
| 类 | 1 |
| 类型 | High Voltage C0G, Commercial |
| 系列 | C0201C |
| 零件号别名 | C0201C270J3GAC7867 |
| 高度-安装（最大值） | - |
