Datasheet下载- 型号： BZX884-C15,315
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZX884-C15,315由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZX884-C15,315价格参考。NXP SemiconductorsBZX884-C15,315封装/规格：未分类， 暂无。您可以下载BZX884-C15,315参考资料、Datasheet数据手册功能说明书，资料中有BZX884-C15,315 详细功能的应用电路图电压和使用方法及教程。
Nexperia的BZX884-C15,315是一款标称稳压值为15 V、容差±5%（即14.25–15.75 V）、最大功率耗散为300 mW的齐纳二极管，采用小型SOD-323封装。其典型应用场景包括： 1. 电压基准与参考：为低功耗模拟电路（如传感器信号调理、ADC/DAC参考源）提供稳定基准电压； 2. 过压保护与钳位：在电源输入端或敏感IC引脚（如MCU I/O口、通信接口）并联使用，将瞬态电压钳位在15 V左右，防止后级器件过压损坏； 3. 简易稳压供电：为微功耗电路（如实时时钟RTC、低功耗传感器节点）提供局部稳压，适用于电流需求≤10 mA的场合； 4. 反馈环路稳压：在低成本线性稳压器或开关电源的反馈分压网络中，替代精密基准IC以简化设计； 5. ESD防护辅助：配合TVS器件，增强对IEC 61000-4-2静电放电的钳位响应速度与可靠性。 该器件具有低动态阻抗（典型值~30 Ω）、良好温度稳定性（TC ≈ ±0.05%/°C）及AEC-Q200认证（符合汽车级可靠性要求），因此也适用于车载信息娱乐系统、车身控制模块等对可靠性和空间受限有要求的工业及汽车电子场景。需注意：其功率有限，不适用于大电流稳压或高能量浪涌防护，设计时应合理计算功耗并留足裕量。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 15V 250MW SOD882 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

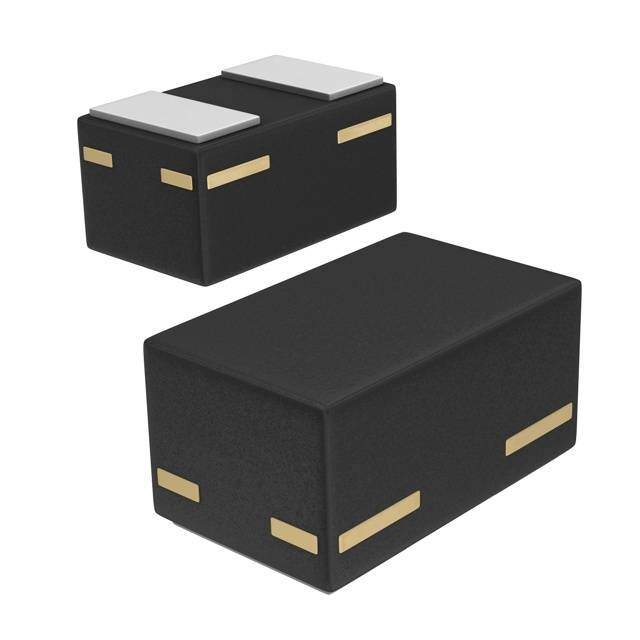

| 产品图片 |
|
| 产品型号 | BZX884-C15,315 |
| PCN封装 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 10.5V |
| 供应商器件封装 | SOD-882 |
| 其它名称 | 568-7141-6 |
| 功率-最大值 | 250mW |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | SOD-882 |
| 工作温度 | -65°C ~ 150°C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 15V |
| 阻抗（最大值）(Zzt) | 15 欧姆 |
