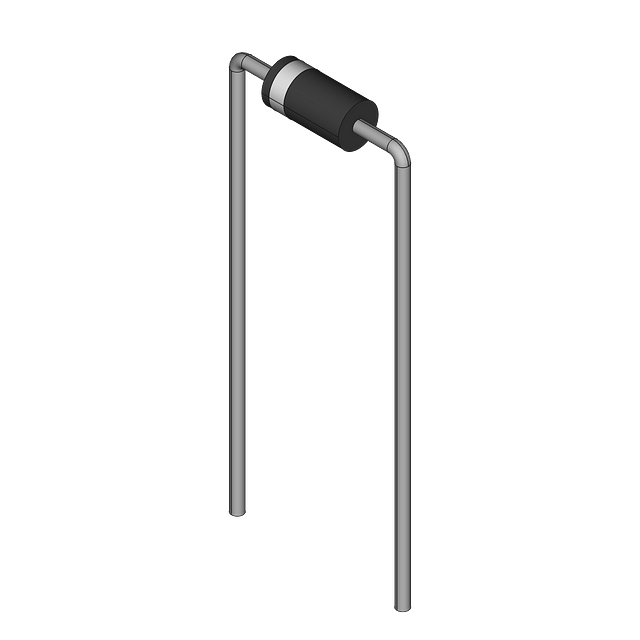

图片仅供参考

详细数据请看参考数据手册

型号： BZX85C16RL
制造商： ON Semiconductor
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供BZX85C16RL由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZX85C16RL价格参考。ON SemiconductorBZX85C16RL封装/规格：未分类，暂无。您可以下载BZX85C16RL参考资料、Datasheet数据手册功能说明书，资料中有BZX85C16RL 详细功能的应用电路图电压和使用方法及教程。

BZX85C16RL 是安森美（ON Semiconductor）推出的齐纳二极管，标称稳压值为16 V（容差通常±5%），功率为1.3 W，采用DO-41玻璃封装。其主要应用场景包括：

1. 电压基准与稳压：在低功耗、非精密电源中为电路提供稳定参考电压，如传感器供电、模拟前端偏置或比较器阈值设定。

2. 过压保护（钳位）：并联于敏感器件（如MCU I/O口、运放输入端）两端，在瞬态过压（如ESD、感应浪涌）发生时导通泄流，限制电压不超过16 V，实现简易防护（常配合限流电阻使用）。

3. 信号电平箝位与整形：在模拟/数字接口电路中，将交流信号峰值限制在+16 V/–0.7 V（正向导通时），用于波形限幅或电平转换辅助。

4. 低成本电源稳压：适用于小电流负载（≤80 mA）的线性稳压场景，如LED恒压驱动、电池电压监测分压网络中的基准点维持等。

需注意：该器件动态阻抗较高（典型值~40 Ω），温度系数约+5.5 mV/°C，不适用于高精度或高纹波抑制要求场合；设计时须校核功耗（P = Vz × Iz）并确保散热充分。典型替代型号包括BZX84-C16（SOT-23贴片版）或更精密的TL431方案。
