Datasheet下载- 型号： BZX79-B47,143
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZX79-B47,143由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZX79-B47,143价格参考。NXP SemiconductorsBZX79-B47,143封装/规格：未分类， 暂无。您可以下载BZX79-B47,143参考资料、Datasheet数据手册功能说明书，资料中有BZX79-B47,143 详细功能的应用电路图电压和使用方法及教程。
BZX79-B47,143 是 Nexperia 推出的一款硅平面齐纳二极管，标称齐纳电压为 47 V（容差 ±5%，即 44.65–49.35 V），额定功率为 400 mW，采用 DO-35 玻璃封装。其典型应用场景包括： 1. 电压基准与稳压：适用于低功耗、非精密场合的基准源，如传感器供电、MCU 参考电压分压网络中的辅助稳压点； 2. 过压保护：与TVS或限流电阻配合，用于保护后级敏感电路（如微控制器I/O口、模拟前端）免受瞬态过压（如ESD或感应浪涌）损害； 3. 电源箝位与反馈：在线性稳压器（如78Lxx系列）或开关电源的反馈环路中提供简单可靠的电压箝位； 4. 信号电平限制：在模拟信号调理电路中限制输入/输出电压幅值，防止运放饱和或ADC超量程； 5. 工业与消费电子：广泛应用于家电控制板、LED驱动电源、电表、工业传感器模块等对成本和可靠性要求较高、但无需高精度或大电流的场景。 注意：该器件为通用型齐纳管，温度系数约 +10 mV/°C（47 V档位），动态阻抗约 170 Ω，不适用于高精度、低温漂或高频应用；使用时需确保工作电流在 5–20 mA 范围内以保障稳定击穿特性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 47V 400MW ALF2 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

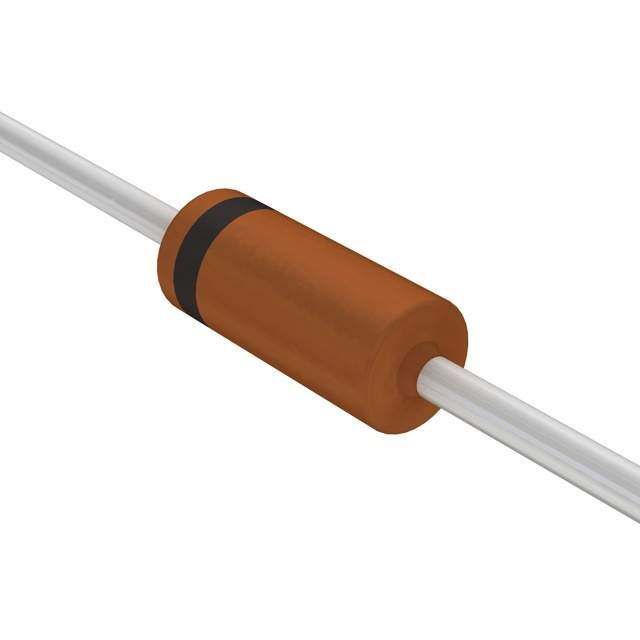

| 产品图片 |
|
| 产品型号 | BZX79-B47,143 |
| PCN其它 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 32.9V |
| 供应商器件封装 | ALF2 |
| 其它名称 | 933167030143 |
| 功率-最大值 | 400mW |
| 包装 | 带盒（TB） |
| 安装类型 | 通孔 |
| 容差 | ±2% |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 工作温度 | -65°C ~ 200°C |
| 标准包装 | 5,000 |
| 电压-齐纳（标称值）(Vz) | 47V |
| 阻抗（最大值）(Zzt) | 170 欧姆 |
