Datasheet下载- 型号： BZV85-C13,133
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZV85-C13,133由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZV85-C13,133价格参考。NXP SemiconductorsBZV85-C13,133封装/规格：未分类， 暂无。您可以下载BZV85-C13,133参考资料、Datasheet数据手册功能说明书，资料中有BZV85-C13,133 详细功能的应用电路图电压和使用方法及教程。
BZV85-C13,133 是 NXP USA Inc. 推出的一款单齐纳二极管（稳压二极管），标称稳压值为13 V（容差约±5%，典型值13 V），最大功率为1.3 W，采用塑料封装（DO-41），具有良好的温度稳定性和可靠性。其主要应用场景包括： 1. 电压基准与稳压：在低功耗模拟电路、传感器供电或微控制器参考电压电路中，提供稳定的13 V基准电压； 2. 过压保护：与TVS或限流电阻配合，用于保护后级IC（如MCU、运放）免受瞬态过压（如电源浪涌、ESD感应）损害； 3. 电源钳位与调节：在简单线性稳压器或LDO的反馈/补偿网络中，实现输出电压钳位或辅助稳压； 4. 工业与汽车电子辅助电路：适用于车载信息娱乐系统、车身控制模块等对成本敏感、环境适应性要求适中的12 V系统中，作为13 V稳压/箝位元件（需注意满足AEC-Q200相关应力条件时可选用车规衍生型号，但BZV85-C13,133本身为工业级）； 5. 消费类电子电源管理：如机顶盒、小家电、LED驱动电路中的次级稳压或反馈环路电压设定。 该器件不适用于高精度、低温漂或大电流动态负载场景，典型工作电流建议在5–100 mA范围内以兼顾稳压性能与温升。应用时需注意散热设计及反向功耗限制。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 13V 1.3W DO41稳压二极管 Diode Zener Single 13.25V 5% 1.3W 2-Pin |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | NXP Semiconductors |
| 产品手册 | |

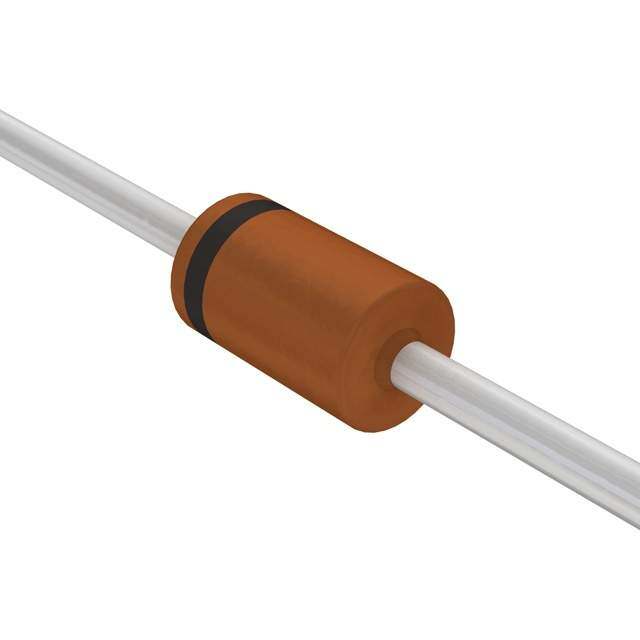

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,NXP Semiconductors BZV85-C13,133- |
| 数据手册 | |
| 产品型号 | BZV85-C13,133 |
| PCN其它 | |
| 不同If时的电压-正向(Vf) | 1V @ 50mA |
| 不同 Vr时的电流-反向漏电流 | 200nA @ 9.1V |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | DO-41 |
| 其它名称 | 933500680133 |
| 功率-最大值 | 1.3W |
| 功率耗散 | 1.3 W |
| 包装 | 带盒（TB） |
| 商标 | NXP Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 容差 | ±5% |
| 封装 | Ammo Pack |
| 封装/外壳 | DO-204AL，DO-41，轴向 |
| 封装/箱体 | DO-41 |
| 工作温度 | -65°C ~ 200°C |
| 工厂包装数量 | 5000 |
| 最大反向漏泄电流 | 200 nA |
| 最大工作温度 | + 200 C |
| 最大齐纳阻抗 | 10 Ohms |
| 最小工作温度 | - 65 C |
| 标准包装 | 5,000 |
| 电压-齐纳（标称值）(Vz) | 13V |
| 电压容差 | 5 % |
| 电压温度系数 | 9.7 mV/K |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 10 欧姆 |
| 齐纳电压 | 13.25 V |
