Datasheet下载- 型号： BD240CTU
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
BD240CTU产品简介：
ICGOO电子元器件商城为您提供BD240CTU由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供BD240CTU价格参考以及Fairchild SemiconductorBD240CTU封装/规格参数等产品信息。 你可以下载BD240CTU参考资料、Datasheet数据手册功能说明书， 资料中有BD240CTU详细功能的应用电路图电压和使用方法及教程。
BD240CTU 是安森美（ON Semiconductor）推出的 PNP 型双极结型晶体管（BJT），采用 TO-220AB 封装，具有高电压、大电流能力（VCEO = −100 V，IC = −3 A，PD ≈ 30 W，带散热片）。其典型应用场景包括： 1. 线性稳压器与电源调整管：常用于中功率串联型稳压电路中作为调整元件，配合误差放大器实现稳定输出； 2. 音频功率放大器：在AB类或B类互补对称功放电路中，与NPN型BD239C等配对使用，构成推挽输出级，驱动扬声器（适用于中小功率音响、有源音箱等）； 3. 开关控制电路：在工业控制、继电器驱动、LED/电机（小功率直流电机）驱动等场景中，用作中等负载的功率开关（需注意饱和导通条件与基极驱动设计）； 4. 逆变器与电源辅助电路：如UPS、DC-DC变换器中的辅助电源或保护电路中的过流关断开关。 该器件具备良好的热稳定性与增益一致性（hFE 典型值 40–250），但需注意其为PNP型，工作时发射极为高电位，基极需负向偏置才能导通。实际应用中建议加装散热片，并合理设计基极限流电阻及反向电压钳位（如并联续流二极管），以提升可靠性。 （字数：398）
| 参数 | 数值 |
| 产品目录 | |
| 描述 | TRANSISTOR PNP 100V 2A TO-220两极晶体管 - BJT PNP Epitaxial Sil |
| 产品分类 | 晶体管(BJT) - 单路分离式半导体 |
| 品牌 | Fairchild Semiconductor |
| 产品手册 | |

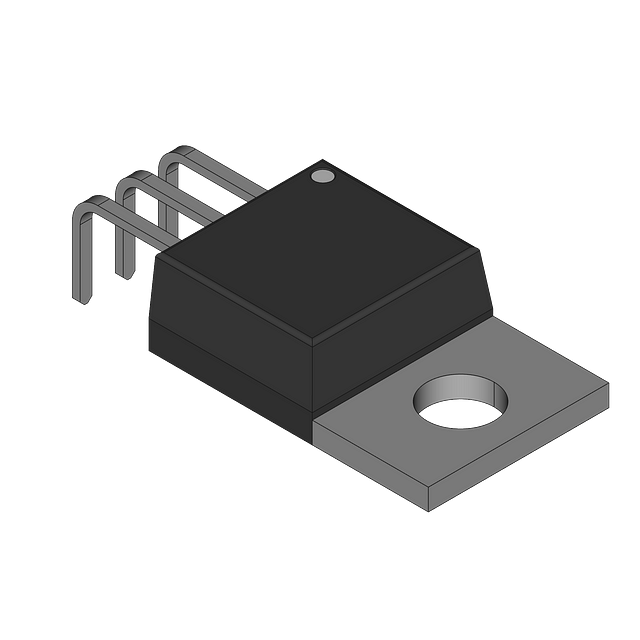

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,两极晶体管 - BJT,Fairchild Semiconductor BD240CTU- |
| 数据手册 | |
| 产品型号 | BD240CTU |
| PCN设计/规格 | |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 700mV @ 200mA，1A |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 15 @ 1A，4V |
| 产品种类 | 两极晶体管 - BJT |
| 供应商器件封装 | TO-220 |
| 其它名称 | BD240CTU-ND |
| 功率-最大值 | 30W |
| 包装 | 管件 |
| 单位重量 | 1.800 g |
| 发射极-基极电压VEBO | - 5 V |
| 商标 | Fairchild Semiconductor |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-3 |
| 封装/箱体 | TO-220-3 |
| 工厂包装数量 | 50 |
| 晶体管极性 | PNP |
| 晶体管类型 | PNP |
| 最大功率耗散 | 30 W |
| 最大工作温度 | + 150 C |
| 最大直流电集电极电流 | 2 A |
| 最小工作温度 | - 65 C |
| 标准包装 | 50 |
| 电压-集射极击穿（最大值） | 100V |
| 电流-集电极(Ic)（最大值） | 2A |
| 电流-集电极截止（最大值） | 300µA |
| 直流集电极/BaseGainhfeMin | 15 |
| 系列 | BD240C |
| 配置 | Single |
| 集电极—发射极最大电压VCEO | - 115 V |
| 集电极—基极电压VCBO | - 100 V |
| 集电极—射极饱和电压 | - 0.7 V |
| 集电极连续电流 | - 2 A |
| 零件号别名 | BD240CTU_NL |
| 频率-跃迁 | - |
