图片仅供参考
详细数据请看参考数据手册
- 型号： BD12
- 制造商： C&K Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BD12由C&K Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BD12价格参考。C&K ComponentsBD12封装/规格：未分类， 暂无。您可以下载BD12参考资料、Datasheet数据手册功能说明书，资料中有BD12 详细功能的应用电路图电压和使用方法及教程。
C&K品牌的BD12系列是一款12位单列直插（DIP）拨码开关，采用紧凑型双列直插封装，常用于需要手动设置地址、模式或参数的电子设备中。其典型应用场景包括：工业控制模块（如PLC扩展模块、I/O从站）中设定站号或通信地址；安防系统（如报警主机、门禁控制器）中配置设备ID或区域编号；测试测量仪器中选择量程、校准模式或通信协议；LED显示屏控制系统中设定接收卡地址或扫描方式；以及嵌入式开发板、电源管理单元、电机驱动器等中实现硬件级配置，避免软件依赖，提升可靠性和启动速度。BD12具备良好触点可靠性、防误操作设计（带锁扣或滑动式结构）及兼容PCB波峰焊工艺，适用于对稳定性与可维护性要求较高的中低频配置场景。注意：该型号不适用于高频信号切换或大电流负载，仅作逻辑电平配置用途。
| 参数 | 数值 |
| 3D型号 | http://media.digikey.com/pdf/3D%20Models/C&K/bd12_010711.zip点击此处下载产品Datasheet |
| 产品目录 | 开关机电产品 |
| 描述 | SWITCH DIP TOP SLIDE 12POS 5VDIP 开关/ SIP 开关 STD PROFILE 12 POS |
| 产品分类 | DIP 开关开关 |
| 品牌 | C&K Components |
| 产品手册 | http://www.ck-components.com/bd/dip,10449,en.html |

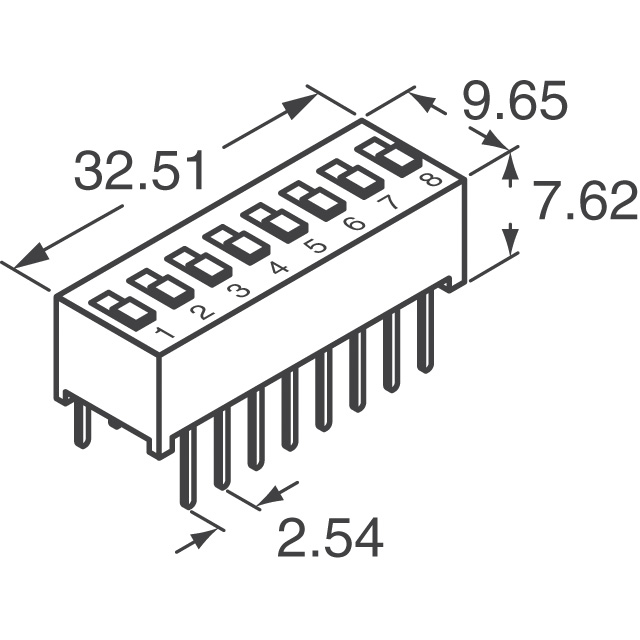

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | DIP 开关/ SIP 开关,C&K Components BD12BD |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | http://www.ck-components.com/index.php?module=media&action=Display&cmpref=13315&lang=en&width=&height=&format=&alt= |
| 产品型号 | BD12 |
| 不同电压时的触头额定电流 | 0.1A @ 5VDC |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30457 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | DIP 开关/ SIP 开关 |
| 位置数量 | 12 |
| 其它名称 | *BD12 |
| 可水洗 | 是 |
| 商标 | C&K Components |
| 安装 | Through Hole |
| 安装类型 | 通孔 |
| 安装角 | Vertical |
| 封装/箱体 | DIP |
| 工作温度范围 | - 40 C to + 85 C |
| 工厂包装数量 | 16 |
| 开关类型 | DIP |
| 执行器 | Extended |
| 朝向 | 顶部触动 |
| 标准包装 | 16 |
| 电流额定值 | 100 mA |
| 电路 | 单刀单掷 |
| 端子节距 | 2.54 mm |
| 端接类型 | PCB |
| 系列 | BD |
| 致动器水平 | 凸起式 |
| 致动器类型 | 标准 |
| 触点形式 | SPST |
| 触点材料 | Palladium Silver |
| 触点电镀 | Palladium Silver |
| 触点额定值 | 25 mA at 25 V, 100 mA at 5 V, 50 V |
| 针脚数 | 12 |
