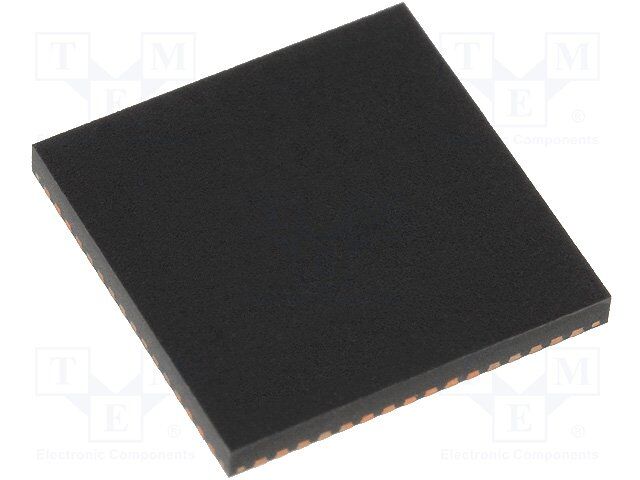

图片仅供参考
详细数据请看参考数据手册
- 型号： ATMEGA169PA-MCHR
- 制造商： Atmel
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
ATMEGA169PA-MCHR产品简介：
ICGOO电子元器件商城为您提供ATMEGA169PA-MCHR由Atmel设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供ATMEGA169PA-MCHR价格参考以及AtmelATMEGA169PA-MCHR封装/规格参数等产品信息。 你可以下载ATMEGA169PA-MCHR参考资料、Datasheet数据手册功能说明书， 资料中有ATMEGA169PA-MCHR详细功能的应用电路图电压和使用方法及教程。
ATMEGA169PA-MCHR 是 Microchip Technology（原 Atmel）推出的低功耗、高性能 8 位 AVR® 微控制器，采用 QFN-44 封装，工作温度范围为 –40°C 至 +85°C，具备工业级可靠性与高抗干扰能力。其典型应用场景包括： 1. 智能人机界面（HMI）设备：集成 LCD 控制器（支持静态至 1/4 duty），适用于带段码液晶显示屏的便携式仪表、家电控制面板（如微波炉、咖啡机、空调遥控器）、工业操作终端等。 2. 电池供电的嵌入式系统：超低功耗特性（待机电流低至 0.1 µA）使其广泛用于无线传感器节点、电子门锁、烟雾报警器、便携医疗设备（如电子体温计、血糖仪）等需长期续航的应用。 3. 汽车电子辅助模块：符合 AEC-Q100 Grade 3 标准（注：ATMEGA169PA-MCHR 为工业级，非车规；若需车规应选带“A”后缀如 ATMEGA169PA-AU），但常用于车载附件类非安全部件，如车内照明控制、座椅位置记忆模块、OBD-II 辅助诊断接口等。 4. 工业控制与自动化：内置 16 KB Flash、512 字节 EEPROM、1 KB SRAM 及丰富外设（SPI/I²C/UART、PWM、ADC、模拟比较器），适用于小型 PLC 模块、电机启停控制器、温湿度采集终端及 RS-485 通信网关。 该型号已停产（EOL），现多用于存量设备维护或替代升级设计，推荐新项目选用 Microchip 后续兼容型号（如 ATmega4809 或 AVR DA 系列）。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC MCU 8BIT 16KB FLASH 64QFN |
| EEPROM容量 | 512 x 8 |
| 产品分类 | |
| I/O数 | 54 |
| 品牌 | Atmel |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | ATMEGA169PA-MCHR |
| PCN设计/规格 | |
| RAM容量 | 1K x 8 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | AVR® ATmega |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25692http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26162http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26159http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26180 |
| 供应商器件封装 | 64-QFN |
| 其它名称 | ATMEGA169PA-MCHRCT |
| 包装 | 剪切带 （CT） |
| 外设 | 欠压检测/复位，LCD，POR，PWM，WDT |
| 封装/外壳 | 64-VQFN 双排裸露焊盘 |
| 工作温度 | -40°C ~ 85°C |
| 振荡器类型 | 内部 |
| 数据转换器 | A/D 8x10b |
| 标准包装 | 1 |
| 核心处理器 | AVR |
| 核心尺寸 | 8-位 |
| 电压-电源(Vcc/Vdd) | 1.8 V ~ 5.5 V |
| 程序存储器类型 | 闪存 |
| 程序存储容量 | 16KB（8K x 16） |
| 连接性 | SPI，UART/USART，USI |
| 速度 | 16MHz |
