Datasheet下载- 型号： ADV3228ACPZ
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADV3228ACPZ由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADV3228ACPZ价格参考。AnalogADV3228ACPZ封装/规格：未分类， 暂无。您可以下载ADV3228ACPZ参考资料、Datasheet数据手册功能说明书，资料中有ADV3228ACPZ 详细功能的应用电路图电压和使用方法及教程。
ADV3228ACPZ 是 Analog Devices Inc.（ADI）推出的高性能、8通道×8通道（8×8）模拟交叉点开关，采用LFCSP封装，专为高带宽、低失真、低串扰的精密信号路由设计。其典型应用场景包括： - 专业视频系统：用于高清/4K视频矩阵切换器、广播级视频路由器、演播室调音台及多路视频采集设备，支持高达300 MHz（-3 dB）带宽，可无损传输复合视频（CVBS）、分量视频（YUV/YPbPr）及HDMI基带模拟信号（需配合TMDS接收端）。 - 医疗成像设备：在超声、内窥镜及数字X射线系统中，实现多路传感器模拟信号（如AFE输出）的动态通道选择与路径重构，满足低噪声（−80 dB crosstalk @ 10 MHz）、高通道隔离度要求。 - 自动测试设备（ATE）：作为高密度信号路由核心，灵活连接多路DUT（被测器件）与仪器资源（如源表、示波器），提升测试吞吐率与配置灵活性。 - 军用/航空电子系统：适用于雷达前端多通道接收信号分配、航电显示系统视频源切换等对可靠性、温度稳定性（工作温度−40°C 至 +85°C）和EMI鲁棒性要求严苛的场景。 该器件支持三态输出、可编程增益（±0.5 dB步进）及串行SPI控制，便于嵌入式系统集成。注意：其为纯模拟开关，不集成ADC/DAC或协议处理功能，需外配驱动与调理电路。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC CROSSPOINT SW 16X8 72LFCSP模拟和数字交叉点 IC 750 MHz 8 x 8 High Speed |
| 产品分类 | 接口 - 模拟开关，多路复用器，多路分解器集成电路 - IC |
| 品牌 | Analog Devices |
| 产品手册 | |

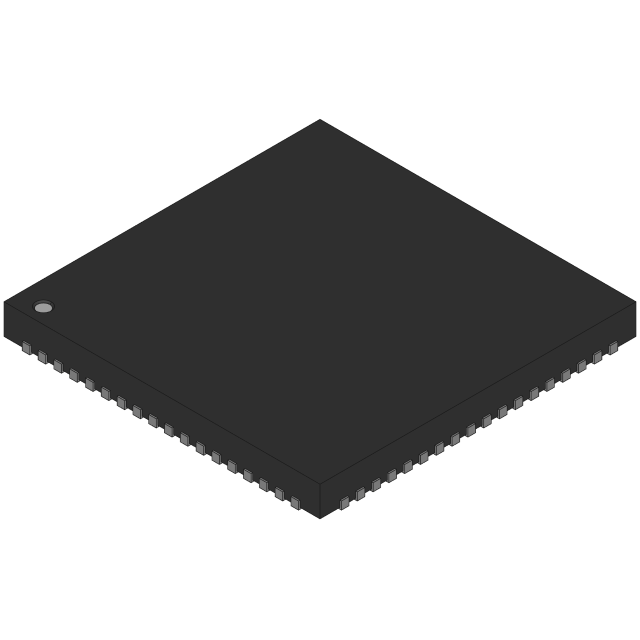

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 通信及网络 IC,模拟和数字交叉点 IC,Analog Devices ADV3228ACPZ- |
| 数据手册 | |
| 产品型号 | ADV3228ACPZ |
| 产品种类 | 模拟和数字交叉点 IC |
| 供应商器件封装 | 72-LFCSP-VQ（10x10） |
| 功能 | 交叉点开关 |
| 包装 | 托盘 |
| 商标 | Analog Devices |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 导通电阻 | - |
| 封装 | Tray |
| 封装/外壳 | 72-VFQFN 裸露焊盘，CSP |
| 封装/箱体 | LFCSP EP |
| 工作温度 | -40°C ~ 85°C |
| 工作电源电压 | 5 V |
| 工厂包装数量 | 168 |
| 带宽 | 1.2 GHz |
| 最大双重电源电压 | +/- 5.5 V |
| 最大工作温度 | + 85 C |
| 最小双重电源电压 | +/- 4.5 V |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 电压-电源，单/双 (±) | ±5V |
| 电压源 | 双电源 |
| 电流-电源 | 52mA |
| 电源电压-最大 | 5 V |
| 电源电压-最小 | 5 V |
| 电源类型 | Dual |
| 电路 | 1 x 8:8 |
| 系列 | ADV3228 |
| 配置 | 8 x 8 |
| 阵列数量 | 1 |
