ICGOO在线商城 > ADP2105ACPZ-3.3-R7
Datasheet下载- 型号： ADP2105ACPZ-3.3-R7
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
ADP2105ACPZ-3.3-R7产品简介：
ICGOO电子元器件商城为您提供ADP2105ACPZ-3.3-R7由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供ADP2105ACPZ-3.3-R7价格参考以及AnalogADP2105ACPZ-3.3-R7封装/规格参数等产品信息。 你可以下载ADP2105ACPZ-3.3-R7参考资料、Datasheet数据手册功能说明书， 资料中有ADP2105ACPZ-3.3-R7详细功能的应用电路图电压和使用方法及教程。
ADP2105ACPZ-3.3-R7 是 Analog Devices（ADI）推出的高效率、同步降压DC-DC开关稳压器，固定输出电压为3.3 V，采用16引脚LFCSP封装，支持2.7 V–5.5 V宽输入电压范围，连续输出电流达600 mA。其典型应用场景包括： - 便携式电子设备：如智能手机、平板电脑、蓝牙耳机等，为其核心数字电路（如MCU、FPGA I/O、传感器接口、SD卡控制器）提供稳定3.3 V电源，兼顾小尺寸与低功耗需求； - 工业与物联网终端：用于PLC模块、智能传感器节点、无线通信模块（如Wi-Fi/BLE/Zigbee模组），在空间受限且需可靠供电的环境中实现高效电源管理； - 医疗电子设备：如便携式监护仪、血糖仪等低功耗手持设备，凭借低静态电流（典型值25 µA）、轻载高效率及良好瞬态响应，延长电池续航并保障信号链供电稳定性； - 嵌入式系统电源轨：作为FPGA、DSP或ARM处理器的辅助I/O电源或外设供电（如USB PHY、SPI/I²C接口器件），满足噪声敏感应用对低纹波（<10 mVₚₚ）和快速负载动态响应的要求。 该器件集成上下MOSFET、内部补偿及软启动功能，简化外围设计，适用于对成本、面积与能效均有较高要求的中低功率DC-DC转换场景。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC REG BUCK SYNC 3.3V 1A 16LFCSP稳压器—开关式稳压器 1 Amp Sync Step-Down |
| 产品分类 | |
| 品牌 | Analog Devices Inc |
| 产品手册 | |

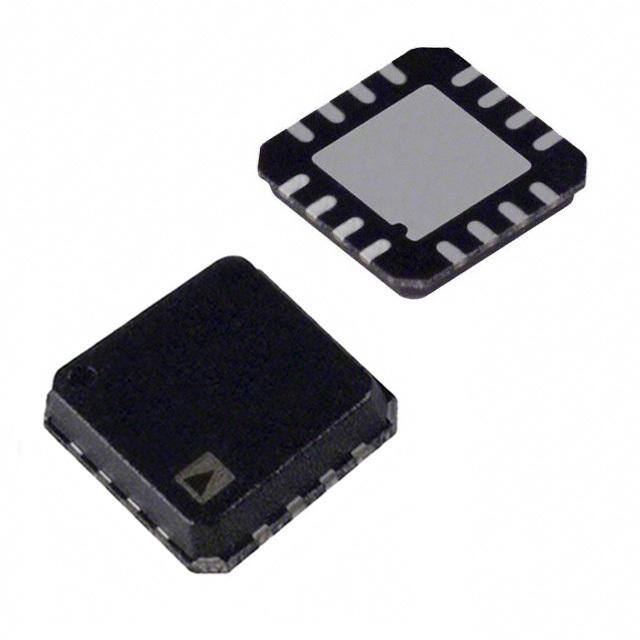

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,稳压器—开关式稳压器,Analog Devices ADP2105ACPZ-3.3-R7- |
| 数据手册 | |
| 产品型号 | ADP2105ACPZ-3.3-R7 |
| PCN其它 | |
| PWM类型 | 电流模式 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=4326 |
| 产品种类 | 稳压器—开关式稳压器 |
| 供应商器件封装 | 16-LFCSP-VQ （4x4） |
| 其它名称 | ADP2105ACPZ-3.3-R7CT |
| 包装 | 剪切带 （CT） |
| 同步整流器 | 是 |
| 商标 | Analog Devices |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 宽度 | 4 mm |
| 封装 | Reel |
| 封装/外壳 | 16-VQFN 裸露焊盘，CSP |
| 封装/箱体 | LFCSP-16 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 1500 |
| 开关频率 | 1.2 MHz |
| 最大工作温度 | + 125 C |
| 最大输入电压 | 5.5 V |
| 最小工作温度 | - 40 C |
| 最小输入电压 | 2.7 V |
| 标准包装 | 1 |
| 电压-输入 | 2.7 V ~ 5.5 V |
| 电压-输出 | 3.3V |
| 电流-输出 | 1A |
| 类型 | 降压（降压） |
| 系列 | ADP2105 |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2245193149001 |
| 设计资源 | |
| 负载调节 | 0.4 %/A |
| 输出数 | 1 |
| 输出电压 | 3.3 V |
| 输出电流 | 1 A |
| 输出端数量 | 1 Output |
| 输出类型 | 固定 |
| 频率-开关 | 1.2MHz |
