Datasheet下载- 型号： ADM206AN
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADM206AN由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADM206AN价格参考。AnalogADM206AN封装/规格：未分类， 暂无。您可以下载ADM206AN参考资料、Datasheet数据手册功能说明书，资料中有ADM206AN 详细功能的应用电路图电压和使用方法及教程。
ADM206AN 是 Analog Devices Inc.（ADI）推出的一款符合 EIA/TIA-232 标准的 RS-232 收发器，采用双列直插封装（DIP-16），内置电荷泵电压转换器，可由单+5V 电源供电，无需±12V 外部电源。 其典型应用场景包括： - 工业控制与仪器仪表：用于 PLC、数据采集模块、测试设备等与上位机（如工控机、HMI）之间的串行通信，提供可靠的电平转换和噪声抑制能力； - 嵌入式系统接口扩展：在微控制器（如 8051、AVR、PIC）或 DSP 系统中，为不具备原生 RS-232 电平驱动能力的 UART 提供符合标准的 ±5V～±15V 驱动输出及高抗扰接收输入； - 医疗电子设备：如监护仪、诊断设备等需通过串口连接打印机、PC 或中央站的场合，其高 ESD 抗扰性（±2kV HBM）和稳定工作温度范围（–40°C 至 +85°C）满足基本医疗安全要求； - 老旧设备升级与兼容适配：因采用 DIP 封装且引脚兼容部分经典器件（如 MAX232），常用于维修替换或原型开发中快速实现 RS-232 接口功能。 需注意：ADM206AN 为较早期型号（已停产，属成熟可靠型），适用于对速率要求不高（最高支持 120 kbps）、强调稳定性与易用性的中低速点对点通信场景，不适用于高速或 USB/RS-485 等现代总线替代方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC TXRX RS-232 5V SD/EN 24DIP |
| 产品分类 | 接口 - 驱动器，接收器，收发器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

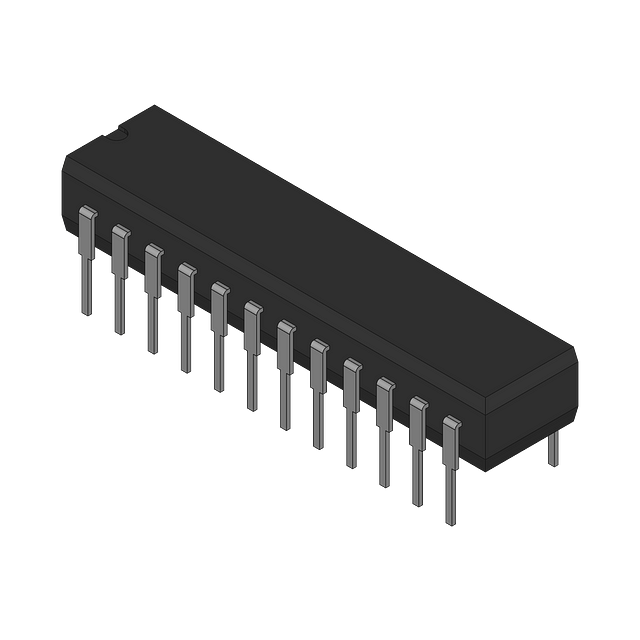

| 产品图片 |
|
| 产品型号 | ADM206AN |
| PCN过时产品 | |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 24-PDIP |
| 包装 | 管件 |
| 协议 | RS232 |
| 双工 | 全 |
| 安装类型 | 通孔 |
| 封装/外壳 | 24-DIP（0.300"，7.62mm） |
| 工作温度 | -40°C ~ 85°C |
| 接收器滞后 | 650mV |
| 数据速率 | - |
| 标准包装 | 15 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 类型 | 收发器 |
| 驱动器/接收器数 | 4/3 |
