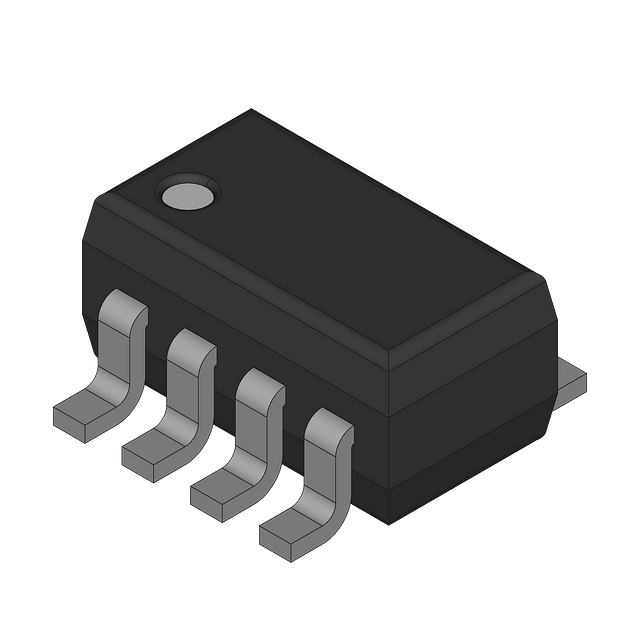

图片仅供参考
详细数据请看参考数据手册
- 型号： ADG3249BRJ-REEL7
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADG3249BRJ-REEL7由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADG3249BRJ-REEL7价格参考。AnalogADG3249BRJ-REEL7封装/规格：未分类， 暂无。您可以下载ADG3249BRJ-REEL7参考资料、Datasheet数据手册功能说明书，资料中有ADG3249BRJ-REEL7 详细功能的应用电路图电压和使用方法及教程。
ADG3249BRJ-REEL7 是 Analog Devices Inc.（ADI）推出的低电压、高速、双通道单刀双掷（SPDT）模拟开关，采用10引脚SOT-23封装。其核心特性包括：1.65 V 至 3.6 V 单电源供电、低导通电阻（典型值0.5 Ω @ 3 V）、极低的导通电阻平坦度（<0.1 Ω）、快速开关时间（tON/tOFF < 8 ns），以及轨到轨信号处理能力。 该器件主要面向便携式与低功耗高性能系统，典型应用场景包括： • 移动终端信号路由：在智能手机、平板电脑中切换音频路径（如耳机/扬声器/麦克风）、USB/MIPI信号复用或传感器通道选择； • 精密数据采集系统：作为多路传感器（如温度、压力、加速度计）前端的通道选择开关，凭借低RON和高通道匹配性，减小通道间增益误差； • 电池供电仪器：在手持式万用表、便携示波器探头接口中实现信号衰减/增益切换或输入量程配置； • FPGA/CPU I/O扩展与电平转换辅助：配合ADI其他电平转换器，实现1.8 V/2.5 V/3.3 V混合逻辑系统中的模拟信号桥接； • 医疗可穿戴设备：用于ECG/EEG前端多电极选择，其低泄漏电流（<1 pA @ 25°C）和低电荷注入（<1 pC）保障微弱生物电信号完整性。 需注意：该器件不适用于高压、大电流或高精度DC信号切换（如精密基准源切换），且ESD敏感，设计时应加强PCB布局防护。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC MUX/DEMUX 2X1 SOT23-8 |
| 产品分类 | 接口 - 模拟开关，多路复用器，多路分解器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | ADG3249BRJ-REEL7 |
| PCN过时产品 | |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=16843http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=16845 |
| 供应商器件封装 | SOT-23-8 |
| 功能 | 多路复用器/多路分解器 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 导通电阻 | 12 欧姆 |
| 封装/外壳 | SOT-23-8 |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 3,000 |
| 电压-电源，单/双 (±) | 2.3 V ~ 3.6 V |
| 电压源 | 单电源 |
| 电流-电源 | - |
| 电路 | 1 x 2:1 |
