Datasheet下载- 型号： ADG3249BRJ-R2
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADG3249BRJ-R2由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADG3249BRJ-R2价格参考。AnalogADG3249BRJ-R2封装/规格：未分类， 暂无。您可以下载ADG3249BRJ-R2参考资料、Datasheet数据手册功能说明书，资料中有ADG3249BRJ-R2 详细功能的应用电路图电压和使用方法及教程。
ADG3249BRJ-R2是Analog Devices Inc.（ADI）推出的低电压、高速模拟开关/多路复用器，采用SOT-23-8封装，支持1.65 V至3.6 V单电源供电，具备低导通电阻（典型值0.9 Ω）、低电荷注入（< 1 pC）和快速开关时间（tON/tOFF ≈ 7 ns），且通道间匹配性好、串扰低。 其典型应用场景包括： • 便携式与电池供电设备：如智能手机、可穿戴设备中的传感器信号切换（如多路温度/压力传感器共享ADC通道）； • 精密数据采集系统：在工业PLC或医疗仪器中，作为1:2单刀双掷（SPDT）开关，用于通道冗余切换或校准路径选择； • 音频/视频信号路由：在低功耗耳机放大器、便携式音视频终端中实现模拟音频信号的静音控制或输入源切换； • 接口电平转换辅助：虽非专用电平转换器，但配合ADI其他器件可用于混合电压系统（如1.8 V MCU控制2.5 V模拟前端）中的模拟信号通路选通； • 测试与测量设备：在自动测试设备（ATE）的探针卡或多路信号调理模块中，实现高保真、低失真模拟信号的快速选通。 该器件不适用于高压、大电流或高频射频场景，但凭借低功耗、小尺寸及优异模拟性能，特别适合对空间、功耗和信号完整性要求严苛的中低速精密模拟开关应用。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC MUX/DEMUX 2X1 SOT23-8多路器开关 IC 2.5V/3.3V 2:1 w/ Bus Switch |
| 产品分类 | 接口 - 模拟开关，多路复用器，多路分解器集成电路 - IC |
| 品牌 | Analog Devices |
| 产品手册 | |

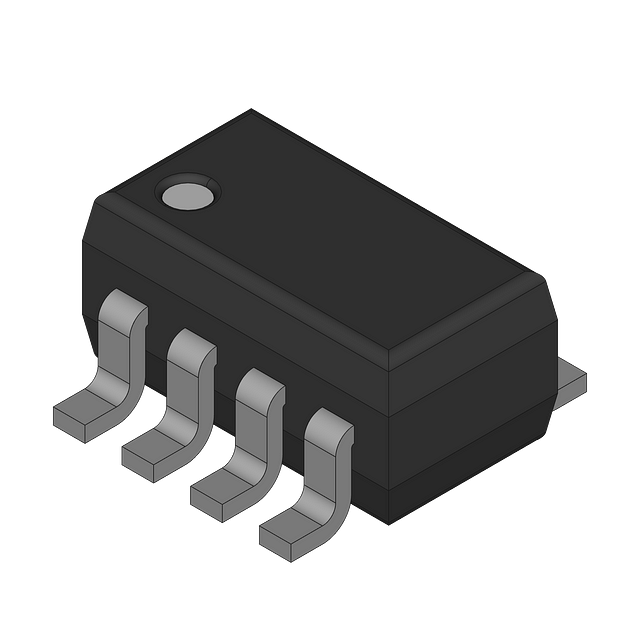

| 产品图片 |
|
| rohs | 否不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 开关 IC,多路器开关 IC,Analog Devices ADG3249BRJ-R2- |
| 数据手册 | |
| 产品型号 | ADG3249BRJ-R2 |
| PCN过时产品 | |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=16843http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=16845 |
| 产品种类 | 多路器开关 IC |
| 传播延迟时间 | 225 ps |
| 供应商器件封装 | SOT-23-8 |
| 其它名称 | ADG3249BRJ-R2DKR |
| 功能 | 多路复用器/多路分解器 |
| 包装 | Digi-Reel® |
| 商标 | Analog Devices |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 导通电阻 | 12 欧姆 |
| 导通电阻—最大值 | 4.5 Ohms |
| 封装 | Reel |
| 封装/外壳 | SOT-23-8 |
| 封装/箱体 | SOT-23-8 |
| 工作温度 | -40°C ~ 85°C |
| 工作电源电压 | 2.3 V to 3.6 V |
| 工作电源电流 | 0.2 mA |
| 工厂包装数量 | 250 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 电压-电源，单/双 (±) | 2.3 V ~ 3.6 V |
| 电压源 | 单电源 |
| 电流-电源 | - |
| 电路 | 1 x 2:1 |
| 系列 | ADG3249 |
| 通道数量 | 1 Channel |
