【未分类_AD9712JN】封装/厂家_AD9712JN中文资料_价格

图片仅供参考

详细数据请看参考数据手册

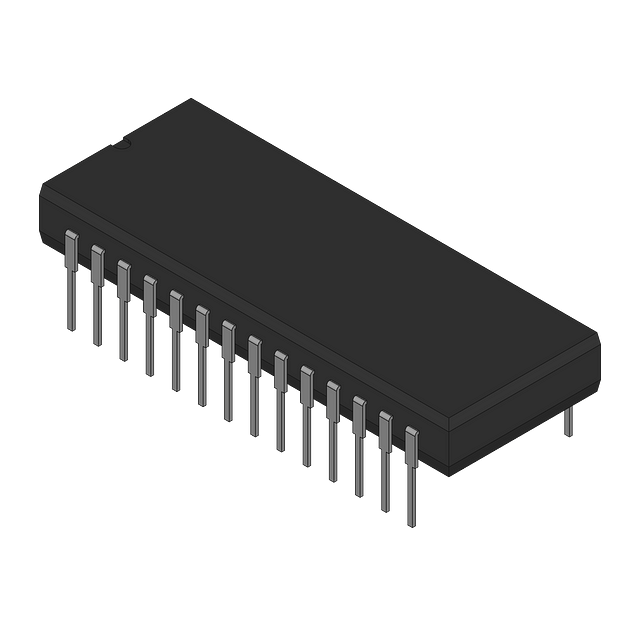

型号： AD9712JN
制造商： Analog
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供AD9712JN由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AD9712JN价格参考。AnalogAD9712JN封装/规格：未分类，暂无。您可以下载AD9712JN参考资料、Datasheet数据手册功能说明书，资料中有AD9712JN 详细功能的应用电路图电压和使用方法及教程。

AD9712JN是Analog Devices Inc.（ADI）推出的一款12位高速数模转换器（DAC），采用双极性工艺，具有40 MSPS更新速率、低功耗（典型值150 mW）和优异的动态性能（SFDR > 65 dBc @ 5 MHz）。其DIP-28封装（JN后缀）适用于工业级温度范围（–40°C 至 +85°C）。

主要应用场景包括：
1. 波形发生与信号合成：常用于函数发生器、任意波形发生器（AWG）中，生成高保真正弦、方波、调制信号等；
2. 通信系统基带/中频调制：在早期数字无线电、点对点微波收发器中，用作I/Q通道DAC，支持QPSK、QAM等调制信号重建；
3. 自动测试设备（ATE）：为精密模拟激励源提供快速、稳定的电压输出，满足高速板级或芯片级功能测试需求；
4. 工业过程控制与闭环系统：配合FPGA或DSP实现高分辨率模拟量输出（如0–10 V/4–20 mA经调理后），用于伺服控制、校准源或传感器仿真；
5. 医疗电子仪器：在超声波成像前端、生物电信号仿真模块中，提供低噪声、低毛刺的模拟激励信号。

需注意：AD9712JN为电流输出型DAC，需外接匹配电阻及运算放大器构成I-V转换电路；其无内置基准，须配高精度外部基准（如REF02）以保障绝对精度。虽属较早型号（已停产），但在部分军工、航天或维修替换场景中仍有应用，设计时建议评估替代型号（如AD9705/AD9744系列）以兼顾性能与供货。

产品参数图文手册常见问题
