AD9204-20EBZ产品简介:
ICGOO电子元器件商城为您提供AD9204-20EBZ由Analog设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 提供AD9204-20EBZ价格参考以及AnalogAD9204-20EBZ封装/规格参数等产品信息。 你可以下载AD9204-20EBZ参考资料、Datasheet数据手册功能说明书, 资料中有AD9204-20EBZ详细功能的应用电路图电压和使用方法及教程。

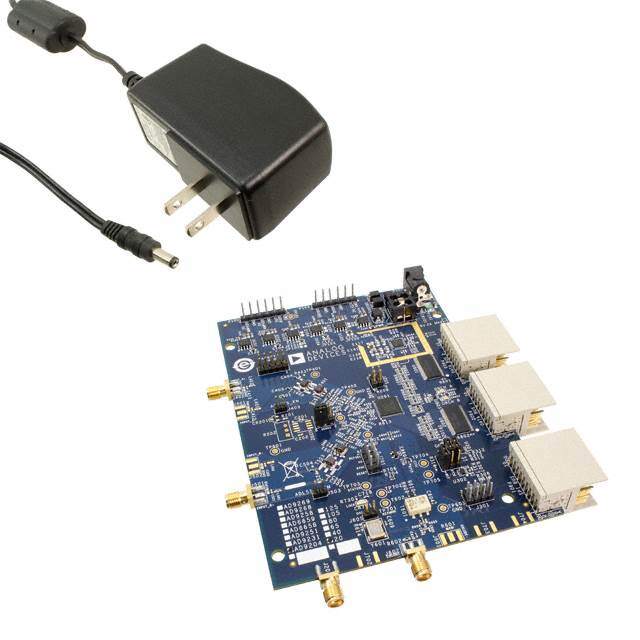

AD9204-20EBZ是Analog Devices Inc.(ADI)推出的针对12位、20 MSPS低功耗模数转换器AD9204的专用评估板。其典型应用场景包括: 1. 通信系统验证:适用于蜂窝基站前端、软件定义无线电(SDR)和窄带无线接收机中,对中频(IF)采样性能(如SNR、SFDR、ENOB)进行快速评估与算法验证; 2. 工业数据采集:支持振动监测、传感器信号调理等中速精密测量应用,利用其低功耗(典型值65 mW)和小尺寸特性,适配便携式或空间受限的嵌入式系统; 3. 教学与研发平台:提供FMC兼容接口、板载时钟源(可选晶振或外部输入)、JESD204B串行输出(通过HPC FMC连接器),便于高校及工程师学习高速ADC接口协议、时序设计与FPGA协同开发; 4. 医疗电子原型开发:在超声波成像、生物电信号(如ECG/EEG)预处理等对动态范围和噪声敏感的应用中,用于验证信号链完整性与抗混叠性能。 该评估板不面向最终产品量产,而是为设计人员提供即插即用的硬件环境,配合ADI官方软件(如ACE—Analog Devices Evaluation Software)实现寄存器配置、实时数据采集与频谱分析,显著缩短ADC选型与系统集成周期。
| 参数 | 数值 |
| ADC数 | 2 |
| 产品目录 | 编程器,开发系统嵌入式解决方案 |
| 描述 | BOARD EVALUATION 20MSPS AD9204数据转换 IC 开发工具 AD9204 Eval Brd 20 MSPS |
| 产品分类 | 评估板 - 模数转换器 (ADC)工程工具 |
| 品牌 | Analog Devices |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 模拟与数字IC开发工具,数据转换 IC 开发工具,Analog Devices AD9204-20EBZ- |
| 数据手册 | |
| 产品型号 | AD9204-20EBZ |
| 不同条件下的功率(典型值) | 76.7mW @ 20MSPS |
| 产品 | Evaluation Boards |
| 产品种类 | 数据转换 IC 开发工具 |
| 位数 | 10 |
| 使用的IC/零件 | AD9204 |
| 其它名称 | AD920420EBZ |
| 商标 | Analog Devices |
| 封装 | Bulk |
| 工作温度 | -40°C ~ 85°C |
| 工作电源电压 | 1.7 V to 1.9 V |
| 工具用于评估 | AD9204 |
| 工厂包装数量 | 1 |
| 所含物品 | 板 |
| 接口类型 | Parallel |
| 数据接口 | SPI |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 类型 | ADC |
| 系列 | AD9204 |
| 设计资源 | 点击此处下载产品Datasheethttp://www.analog.com/static/imported-files/eval_boards/AD9204_31_51_58_68_GerberFiles.zip |
| 输入范围 | 1 ~ 2 Vpp |
| 采样率(每秒) | 20M |
