Datasheet下载- 型号： ACS754SCB-200-PFF
- 制造商： Allegro
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACS754SCB-200-PFF由Allegro设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACS754SCB-200-PFF价格参考。AllegroACS754SCB-200-PFF封装/规格：未分类， 暂无。您可以下载ACS754SCB-200-PFF参考资料、Datasheet数据手册功能说明书，资料中有ACS754SCB-200-PFF 详细功能的应用电路图电压和使用方法及教程。
ACS754SCB-200-PFF 是 Allegro MicroSystems 推出的一款基于霍尔效应的隔离式电流传感器，额定测量范围为 ±200 A（峰值），采用 CB 封装（穿孔式安装），内置低阻值导体和信号调理电路，具备高精度、低温漂、快速响应（典型响应时间 3 µs）及电气隔离（2.4 kVRMS）等特性。 其典型应用场景包括： - 工业电机驱动与变频器：用于实时监测主回路或逆变器桥臂电流，实现过流保护、矢量控制及能效优化； - 不间断电源（UPS）与储能系统（ESS）：在充放电回路中精确检测大电流，支持电池管理与故障诊断； - 电动汽车车载充电机（OBC）与DC-DC转换器：满足高压隔离要求，保障系统安全与符合功能安全（如ASIL-B兼容设计）； - 焊接设备与电镀电源：耐受高di/dt与瞬态干扰，适用于大电流、高噪声工况； - 智能断路器与能源监控终端：配合MCU实现电流谐波分析、电能计量及远程运维。 该器件无需外部分流电阻，简化PCB布局，降低功耗与温升，且PFF后缀表示带集成滤波电容与优化引脚，利于EMC设计。适用于需高可靠性、宽温工作（–40°C 至 +150°C）及紧凑封装的中大功率电力电子系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 传感器，变送器 |
| 描述 | SENSOR CURRENT 200A 5V BI 5-CB |
| 产品分类 | 电流变送器 |
| 品牌 | Allegro MicroSystems, LLC |
| 数据手册 | |

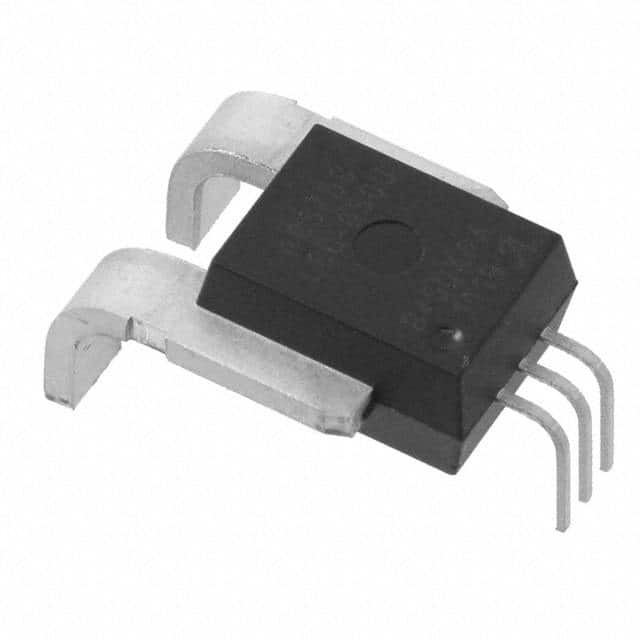

| 产品图片 |
|
| 产品型号 | ACS754SCB-200-PFF |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 传感器类型 | 霍尔效应, 开环 |
| 包装 | 托盘 |
| 响应时间 | 11µs |
| 安装类型 | 通孔 |
| 封装/外壳 | 5-CB 成形引线 |
| 工作温度 | -20°C ~ 85°C |
| 极化 | 双向 |
| 标准包装 | 170 |
| 灵敏度 | 10mV/A |
| 用于测量 | AC/DC |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-检测 | 200A |
| 电流-电源（最大值） | 10mA |
| 精度 | ±1% |
| 线性度 | ±0.8% |
| 输出 | 比率, 电压 |
| 通道数 | 1 |
| 频率 | DC ~ 35kHz |
