Datasheet下载- 型号： ACPL-W345-500E
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-W345-500E由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-W345-500E价格参考。Avago TechnologiesACPL-W345-500E封装/规格：未分类， 暂无。您可以下载ACPL-W345-500E参考资料、Datasheet数据手册功能说明书，资料中有ACPL-W345-500E 详细功能的应用电路图电压和使用方法及教程。
ACPL-W345-500E 是 Broadcom Limited（现属安华高 Avago，后整合入 Broadcom）推出的高性能光耦隔离栅极驱动器。该器件集成了 GaAs LED、高速光电二极管、集成式输出放大器及推挽式图腾柱输出级，提供 2.5 kVRMS 隔离耐压与高达 1 MBd 的数据传输速率，专为高可靠性功率变换系统设计。 典型应用场景包括： 1. 工业变频器与伺服驱动器——驱动 IGBT 或 MOSFET 功率模块，实现主控电路与高压功率级间的电气隔离，保障控制侧安全； 2. 不间断电源（UPS）与储能逆变系统——在 DC-AC 逆变桥臂中提供精准、低延迟（典型传播延迟 0.25 μs）、高共模瞬态抗扰度（CMTI > 25 kV/μs）的隔离驱动，提升系统效率与鲁棒性； 3. 电动汽车车载充电机（OBC）与DC-DC转换器——满足汽车级可靠性要求（工作温度 -40°C 至 +105°C），支持高频开关（如 SiC/GaN 应用），降低驱动损耗； 4. 光伏逆变器与风能变流器——在高海拔、高湿度等严苛环境下，凭借增强型隔离和高绝缘性能，确保长期运行安全与符合 IEC/UL/EN 标准（如 UL 1577、IEC 60747-5-5）。 其紧凑的 SO-6 封装、无需外部偏置电源（单5V供电）、内置故障反馈（Fault Pin）及欠压锁定（UVLO）功能，显著简化PCB设计并提升系统集成度与安全性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | ISOLATOR |
| 产品分类 | 光隔离器 - 栅极驱动器 |
| 品牌 | Avago Technologies US Inc. |
| 数据手册 | http://www.avagotech.com/docs/AV02-4079EN |

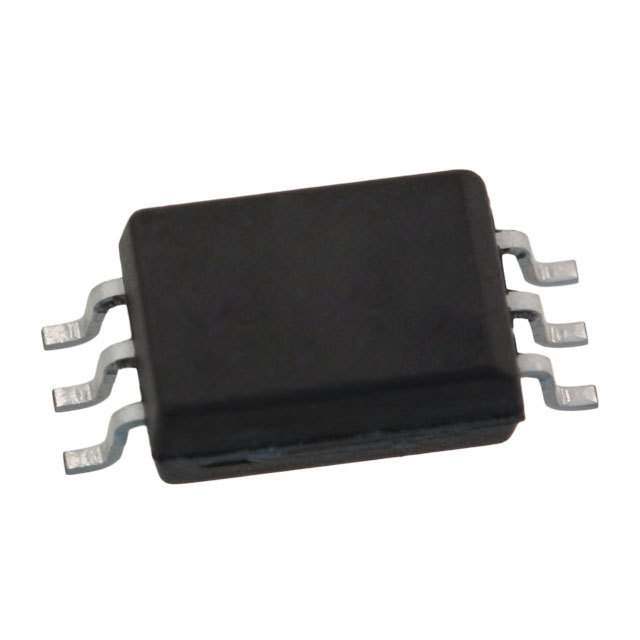

| 产品图片 | |
| 产品型号 | ACPL-W345-500E |
| PCN封装 | |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 上升/下降时间（典型值） | 8ns， 8ns |
| 传播延迟tpLH/tpHL（最大值） | 120ns， 120ns |
| 供应商器件封装 | 6-SO |
| 共模瞬态抗扰度（最小值） | 50kV/µs |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 105°C |
| 技术 | 光学耦合 |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.55V |
| 电压-电源 | 10 V ~ 20 V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-峰值输出 | 1A |
| 电流-输出高，低 | 800mA， 800mA |
| 脉宽失真（最大） | 50ns |
| 认可 | CSA, UR |
| 通道数 | 1 |
