Datasheet下载- 型号： ACPL-W345-060E
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-W345-060E由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-W345-060E价格参考。Avago TechnologiesACPL-W345-060E封装/规格：未分类， 暂无。您可以下载ACPL-W345-060E参考资料、Datasheet数据手册功能说明书，资料中有ACPL-W345-060E 详细功能的应用电路图电压和使用方法及教程。
ACPL-W345-060E 是 Broadcom Limited（现属安华高 Avago，后整合入 Broadcom Inc.）推出的高性能光耦隔离栅极驱动器。该器件集成 GaAs LED 与高速集成光探测器及功率输出级，提供 3.75 kVrms 隔离耐压、典型传播延迟仅 300 ns、最小脉宽 200 ns，并具备欠压锁定（UVLO）、米勒钳位、轨到轨输出等关键保护功能。 其典型应用场景包括： 1. 工业变频器与伺服驱动器：驱动 IGBT 或 MOSFET 功率模块，实现电机高效、可靠调速； 2. 不间断电源（UPS）与储能系统（ESS）：在 DC/AC 逆变环节中提供隔离驱动，保障控制侧与高压功率侧电气隔离； 3. 光伏并网逆变器：用于升压级或逆变桥臂的隔离驱动，满足高共模瞬态抗扰度（CMTI > 25 kV/μs）要求； 4. 电动汽车车载充电机（OBC）与DC-DC转换器：在SiC/GaN高频开关应用中提供快速、可靠的隔离驱动能力； 5. 工业PLC与高可靠性电源模块：替代传统分立隔离方案，提升系统集成度与长期稳定性。 该器件符合 AEC-Q100（部分版本）及 UL/IEC/EN 安全标准，适用于需功能隔离、高噪声抑制及紧凑设计的中高功率电力电子系统。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | ISOLATOR逻辑输出光电耦合器 OPTOCOUPLER GATE DRV, VDE+LF |
| 产品分类 | 光隔离器 - 栅极驱动器集成电路 - IC |
| 品牌 | Avago Technologies |
| 产品手册 | |

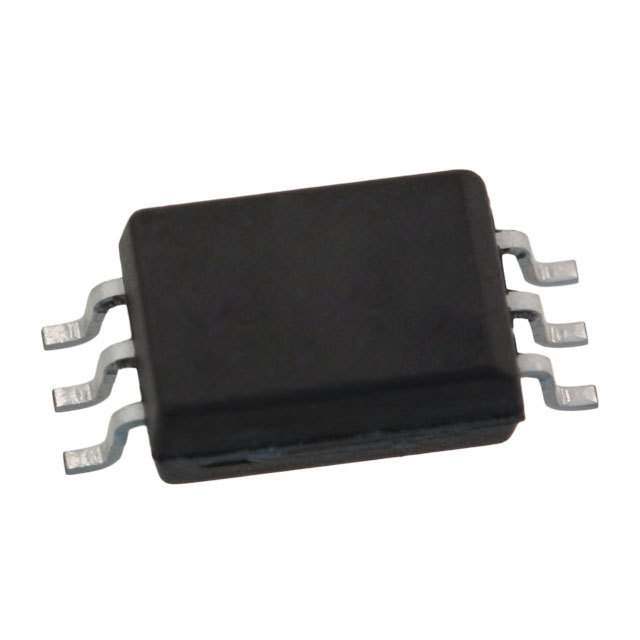

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,逻辑输出光电耦合器,Avago Technologies ACPL-W345-060E- |
| 数据手册 | http://www.avagotech.com/docs/AV02-4079EN |
| 产品型号 | ACPL-W345-060E |
| PCN封装 | |
| PCN组件/产地 | |
| 上升/下降时间（典型值） | 8ns， 8ns |
| 上升时间 | 8 ns |
| 下降时间 | 8 ns |
| 产品种类 | 逻辑输出光电耦合器 |
| 传播延迟tpLH/tpHL（最大值） | 120ns， 120ns |
| 供应商器件封装 | 6-SO |
| 共模瞬态抗扰度（最小值） | 50kV/µs |
| 包装 | 管件 |
| 商标 | Avago Technologies |
| 安装类型 | 表面贴装 |
| 封装 | Tube |
| 封装/外壳 | 6-SOIC（0.295"，7.50mm 宽） |
| 封装/箱体 | SO-6 Stretched |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 100 |
| 技术 | 光学耦合 |
| 最大传播延迟时间 | 120 ns |
| 最大功率耗散 | 550 mW |
| 最大工作温度 | + 105 C |
| 最大连续输出电流 | 1 A |
| 最小工作温度 | - 40 C |
| 标准包装 | 100 |
| 正向电流 | 4 mA |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.55V |
| 电压-电源 | 10 V ~ 20 V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-峰值输出 | 1A |
| 电流-输出高，低 | 800mA， 800mA |
| 绝缘电压 | 5000 Vrms |
| 脉宽失真（最大） | 50ns |
| 认可 | CSA， IEC/EN/DIN， UR |
| 通道数 | 1 |
| 逻辑门类型 | Output Current Power and SiC MOSFET |
