Datasheet下载- 型号： ACPL-P456-560E
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-P456-560E由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-P456-560E价格参考。Avago TechnologiesACPL-P456-560E封装/规格：未分类， 暂无。您可以下载ACPL-P456-560E参考资料、Datasheet数据手册功能说明书，资料中有ACPL-P456-560E 详细功能的应用电路图电压和使用方法及教程。
ACPL-P456-560E 是 Broadcom Limited（原 Avago）推出的高速光隔离器，属于逻辑输出型光耦，内置 GaAs LED 与集成光电探测器及施密特触发整形电路，具备 10 MBd 高速传输能力、25 kV/μs 共模瞬态抗扰度（CMTI）及 3750 Vrms 隔离耐压。 其典型应用场景包括： 1. 工业自动化控制：用于 PLC 数字输入模块、现场总线（如 Profibus、CAN 接口）的信号隔离，有效抑制电机驱动、变频器等产生的高压噪声干扰； 2. 开关电源反馈回路：在隔离式 DC-DC 转换器（如 AC-DC 适配器、服务器电源）中，实现 PWM 控制器（如 UC384x、UCC28xx）与次级侧电压/电流采样电路之间的安全隔离通信； 3. 电机驱动与逆变器：隔离微控制器（MCU）或 DSP 发出的 IGBT/MOSFET 栅极驱动信号，防止高压侧噪声窜入低压控制侧，保障系统可靠性； 4. 医疗与测试设备：满足 IEC 60601 等安全标准要求，在病人连接设备（如监护仪、电刀）中提供信号隔离，确保电气安全与低漏电流； 5. 新能源系统：应用于光伏逆变器、储能 BMS 的数字状态监测与故障信号上传链路，兼顾高速响应与高隔离等级。 该器件采用紧凑的 SO-5 封装，支持 -40°C 至 +105°C 工作温度，无需外部上拉电阻，可直接兼容 TTL/CMOS 电平，适用于对安全性、抗噪性及响应速度要求严苛的中高端工业与电源系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER IPM GATE DRV 6-SOIC |
| 产品分类 | 光隔离器 - 逻辑输出 |
| 品牌 | Avago Technologies US Inc. |
| 数据手册 | http://www.avagotech.com/docs/AV02-1306EN |

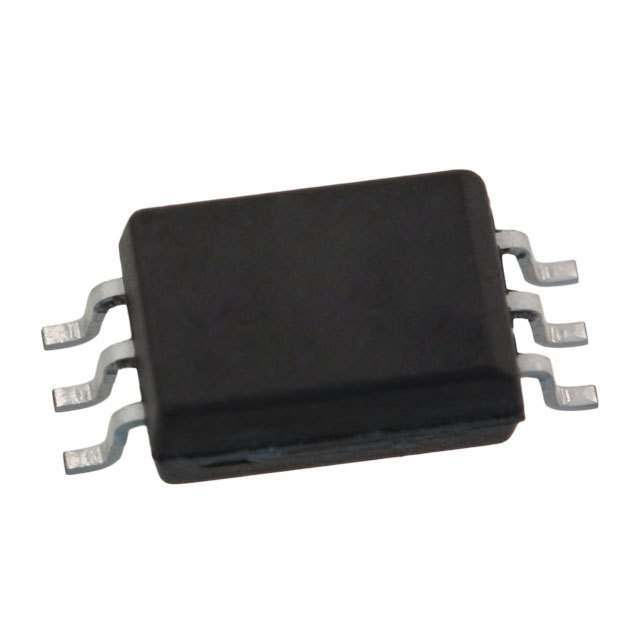

| 产品图片 |
|
| 产品型号 | ACPL-P456-560E |
| PCN封装 | |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 上升/下降时间（典型值） | - |
| 传播延迟tpLH/tpHL（最大值） | 550ns， 400ns |
| 供应商器件封装 | 6-SO |
| 共模瞬态抗扰度（最小值） | 15kV/µs |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SOIC（0.268"，6.80mm 宽） |
| 工作温度 | -40°C ~ 100°C |
| 数据速率 | - |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.5V |
| 电压-电源 | 4.5 V ~ 30 V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-输出/通道 | 15mA |
| 输入-输入侧1/输入侧2 | 1/0 |
| 输入类型 | DC |
| 输出类型 | 开集，肖特基箝位 |
| 通道数 | 1 |
