Datasheet下载- 型号： ACPL-312U-300E
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-312U-300E由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-312U-300E价格参考。Avago TechnologiesACPL-312U-300E封装/规格：未分类， 暂无。您可以下载ACPL-312U-300E参考资料、Datasheet数据手册功能说明书，资料中有ACPL-312U-300E 详细功能的应用电路图电压和使用方法及教程。
ACPL-312U-300E 是 Broadcom Limited（原 Avago）推出的高性能光耦隔离栅极驱动器，专为高可靠性、高隔离强度的功率开关控制设计。其典型应用场景包括： - 工业变频器与伺服驱动器：驱动IGBT或MOSFET，实现电机调速控制，利用其5kVrms隔离耐压和高共模瞬态抗扰度（CMTI > 15kV/μs），保障控制侧与高压功率侧安全隔离。 - 不间断电源（UPS）与储能系统（ESS）：用于逆变器桥臂驱动，在AC/DC、DC/AC双向能量转换中提供可靠、低延迟（典型传播延迟400ns）的隔离驱动信号。 - 光伏并网逆变器：在组串式或集中式逆变器中驱动高频开关器件，满足IEC 62109、UL 1577等安规要求，支持宽工作温度（–40°C 至 +105°C）和长期稳定性。 - 电动汽车车载充电机（OBC）及DC-DC转换器：适用于SiC/GaN器件驱动需求，具备独立高低侧输出、欠压锁定（UVLO）保护及故障反馈功能，提升系统安全性与能效。 该器件采用紧凑SO-6封装，无需外部缓冲电路，简化PCB布局，广泛应用于对电气隔离、功能安全（可支持IEC 61800-5-1）和长期可靠性要求严苛的中高功率电力电子系统中。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOCOUPLER IGBT 2.5A 8-SMD GW逻辑输出光电耦合器 Gate Drive Opto |
| 产品分类 | 光隔离器 - 栅极驱动器集成电路 - IC |
| 品牌 | Avago Technologies |
| 产品手册 | http://www.avagotech.com/docs/AV02-1843EN |

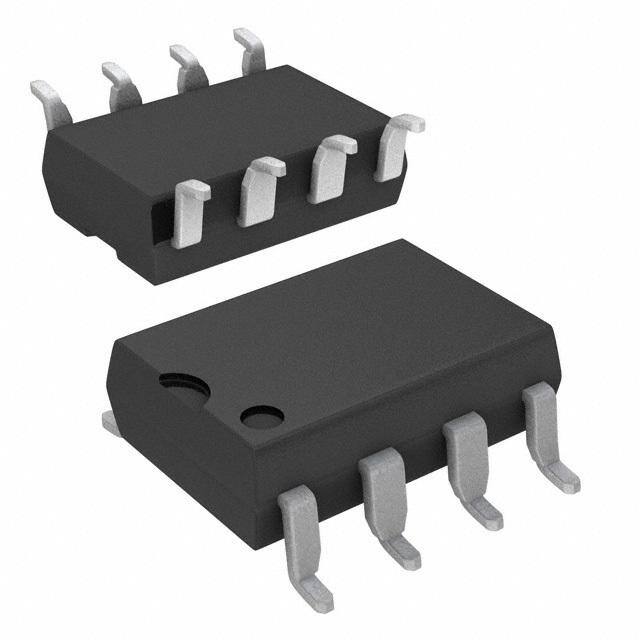

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,逻辑输出光电耦合器,Avago Technologies ACPL-312U-300ER²Coupler™ |
| 数据手册 | http://www.avagotech.com/docs/AV02-1843EN |
| 产品型号 | ACPL-312U-300E |
| PCN封装 | |
| 上升/下降时间（典型值） | 100ns， 100ns |
| 上升时间 | 0.1 us |
| 下降时间 | 0.1 us |
| 产品种类 | 逻辑输出光电耦合器 |
| 传播延迟tpLH/tpHL（最大值） | 500ns， 500ns |
| 供应商器件封装 | 8-DIP 鸥翼型 |
| 共模瞬态抗扰度（最小值） | 25kV/µs |
| 包装 | 管件 |
| 商标 | Avago Technologies |
| 安装类型 | 表面贴装 |
| 封装 | Tube |
| 封装/外壳 | 8-SMD，鸥翼型 |
| 封装/箱体 | DIP-8 Gull Wing |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 50 |
| 技术 | 光学耦合 |
| 最大传播延迟时间 | 0.5 us |
| 最大功率耗散 | 400 mW |
| 最大反向二极管电压 | 5 V |
| 最大工作温度 | + 125 C |
| 最大正向二极管电压 | 1.95 V |
| 最大正向二极管电流 | 16 mA |
| 最小工作温度 | - 40 C |
| 最小正向二极管电压 | 1.2 V |
| 标准包装 | 50 |
| 正向电流 | 7 mA |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.5V |
| 电压-电源 | 15 V ~ 30 V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 20mA |
| 电流-峰值输出 | 2.5A |
| 电流-输出高，低 | 2A， 2A |
| 绝缘电压 | 3750 Vrms |
| 脉宽失真（最大） | 300ns |
| 认可 | CSA， IEC/EN/DIN， UR |
| 输出类型 | Open Collector |
| 通道数 | 1 |
| 逻辑门类型 | IGBT Gate Driver |
