Datasheet下载- 型号： 74LVC823APW,118
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74LVC823APW,118由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74LVC823APW,118价格参考。NXP Semiconductors74LVC823APW,118封装/规格：未分类， 暂无。您可以下载74LVC823APW,118参考资料、Datasheet数据手册功能说明书，资料中有74LVC823APW,118 详细功能的应用电路图电压和使用方法及教程。
Nexperia的74LVC823APW,118是一款低电压CMOS（LVC系列）8位带清零功能的D型触发器（含三态输出），采用TSSOP24封装。其典型应用场景包括： - 数字系统数据锁存与同步：在FPGA、MCU或DSP外围电路中，用于暂存并同步并行数据（如地址/数据总线隔离），确保时序稳定，防止毛刺传播。 - 总线接口缓冲与驱动：凭借三态输出（OE控制）和±24mA驱动能力，适用于共享数据总线（如I²C扩展、本地外设总线），实现多器件间的数据隔离与驱动增强。 - 工业控制与通信模块：在PLC模块、传感器信号调理板或通信接口（如RS-485收发控制逻辑）中，提供可靠的边沿触发寄存、状态保持及电平转换（1.65V–3.6V宽电源范围，兼容3.3V系统）。 - 消费电子与便携设备：低功耗（静态电流<10μA）、小尺寸TSSOP封装，适用于空间受限的智能穿戴、打印机主控板等需可靠时序控制的场景。 该器件不适用于高频时钟分配（fmax约175MHz@3.3V，非高速专用），亦无内置异步复位优先级逻辑，设计时需注意时序约束与上电初始化。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 24TSSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 74LVC823APW,118 |
| PCN封装 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LVC |
| 不同V、最大CL时的最大传播延迟 | 8ns @ 3.3V，50pF |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 元件数 | 1 |
| 其它名称 | 74LVC823APW-T |
| 功能 | 主复位 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |

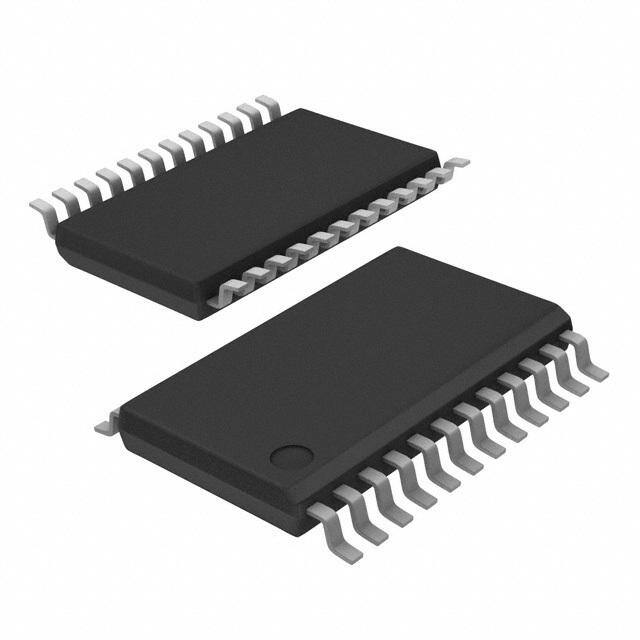

| 封装/外壳 | 24-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 2,500 |
| 每元件位数 | 9 |
| 电压-电源 | 1.65 V ~ 3.6 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 10µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 5pF |
| 输出类型 | 三态， 非反相 |
| 频率-时钟 | 200MHz |
