ICGOO在线商城 > 74LVC2G32GM,125
Datasheet下载- 型号： 74LVC2G32GM,125
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
74LVC2G32GM,125产品简介：
ICGOO电子元器件商城为您提供74LVC2G32GM,125由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供74LVC2G32GM,125价格参考以及NXP Semiconductors74LVC2G32GM,125封装/规格参数等产品信息。 你可以下载74LVC2G32GM,125参考资料、Datasheet数据手册功能说明书， 资料中有74LVC2G32GM,125详细功能的应用电路图电压和使用方法及教程。
74LVC2G32GM,125 是 NXP USA Inc. 推出的双路2输入OR（或）门逻辑器件，属于低压CMOS（LVC）系列，采用超小型XSON-8封装（1.35 × 1.35 mm），工作电压范围为1.65 V–5.5 V，具备5V容限输入，支持3.3V/2.5V/1.8V系统电平兼容。 典型应用场景包括： ✅ 便携式电子设备：如智能手机、TWS耳机、智能手表中用于电源管理信号合并（如多个使能信号的逻辑或）、按键唤醒逻辑或状态指示信号整合； ✅ 工业与物联网节点：在低功耗MCU外围电路中实现简单组合逻辑，例如将两个传感器中断信号“或”后触发主控中断； ✅ 通信模块接口逻辑：用于UART/SPI/CAN等总线的使能控制、信号选通或故障告警信号汇总； ✅ FPGA/CPLD辅助逻辑：弥补可编程器件I/O资源不足，实现固定逻辑功能，降低布线复杂度与功耗； ✅ 汽车电子（AEC-Q100 Grade 1）：适用于车身控制模块（BCM）、照明控制或HVAC系统中的非安全关键逻辑判断（如多条件启动提示）。 其低静态电流（典型值0.1 µA）、高噪声抑制比及轨到轨输出特性，使其特别适合电池供电、空间受限且需可靠数字接口的嵌入式系统。注意：该器件不适用于高频率（>100 MHz）或高精度时序敏感场景。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC GATE OR 2CH 2-INP 8-XQFN |
| 产品分类 | |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

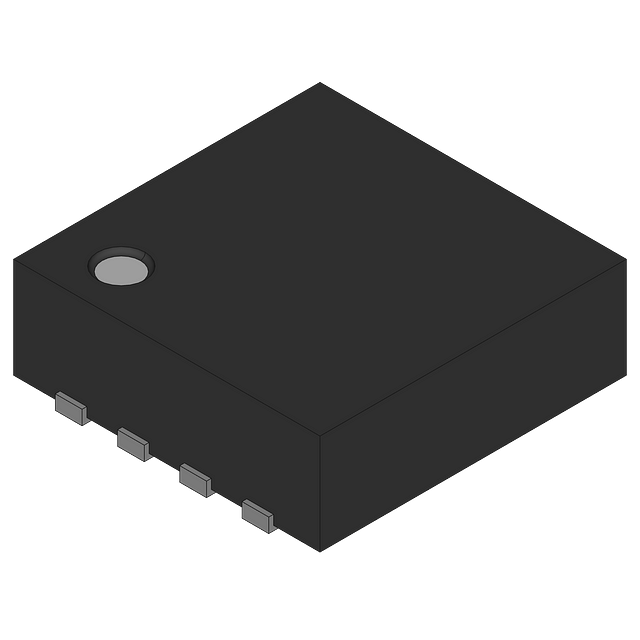

| 产品图片 |
|
| 产品型号 | 74LVC2G32GM,125 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LVC |
| 不同V、最大CL时的最大传播延迟 | 1.7ns @ 5V，50pF |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 供应商器件封装 | 8-XQFN（1.6x1.6） |
| 其它名称 | 568-9347-6 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-XFQFN 裸露焊盘 |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 1 |
| 特性 | - |
| 电压-电源 | 1.65 V ~ 5.5 V |
| 电流-输出高，低 | 32mA，32mA |
| 电流-静态（最大值） | 40µA |
| 电路数 | 2 |
| 输入数 | 2 |
| 逻辑电平-低 | 0.7 V ~ 0.8 V |
| 逻辑电平-高 | 1.7 V ~ 2 V |
| 逻辑类型 | 或门 |
