产品简介:
ICGOO电子元器件商城为您提供74HCT365N,652由NXP Semiconductors设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 74HCT365N,652价格参考。NXP Semiconductors74HCT365N,652封装/规格:未分类, 暂无。您可以下载74HCT365N,652参考资料、Datasheet数据手册功能说明书,资料中有74HCT365N,652 详细功能的应用电路图电压和使用方法及教程。
74HCT365N,652 是 NXP USA Inc.(现属恩智浦半导体)推出的高速 CMOS 六路缓冲器/线路驱动器(带 3 态输出),属于逻辑 - 缓冲器、驱动器、接收器、收发器类别。其典型应用场景包括: - 总线接口隔离与驱动:用于微控制器、FPGA 或 ASIC 与外部数据总线之间的电平缓冲与负载隔离,增强驱动能力,防止后级电路对前级造成负载影响。 - 地址/控制信号扇出扩展:在嵌入式系统中,当单个输出需驱动多个输入(如多个存储器芯片的片选或使能信号)时,提供高扇出能力(每个通道可驱动10个LSTTL负载)。 - 电平转换兼容性应用:工作电压为4.5–5.5 V,输入兼容TTL电平(VIH ≥ 2.0 V),适用于5 V TTL/CMOS混合系统中的信号调理与噪声抑制。 - 三态控制实现总线共享:通过独立的输出使能(OE)引脚(每两路共用一个OE),支持多器件挂接同一总线,实现分时复用,常见于工业控制板、仪器仪表及老式PC外设接口。 - 替代传统74LS系列升级设计:功耗更低、速度更快(tPD ≈ 18 ns)、抗干扰更强,广泛用于需可靠性和向后兼容性的工业升级、维修替换及教育开发板中。 该器件为DIP-16封装(74HCT365N,652),便于通孔焊接与原型验证,适用于中低速(≤20 MHz)、5 V数字系统中的信号完整性保障场景。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC BUFF DVR TRI-ST HEX 16DIP缓冲器和线路驱动器 HEX BUFFER W/COMMON ENABLE 3-S |
| 产品分类 | 逻辑 - 缓冲器,驱动器,接收器,收发器集成电路 - IC |
| 品牌 | NXP Semiconductors |
| 产品手册 | |

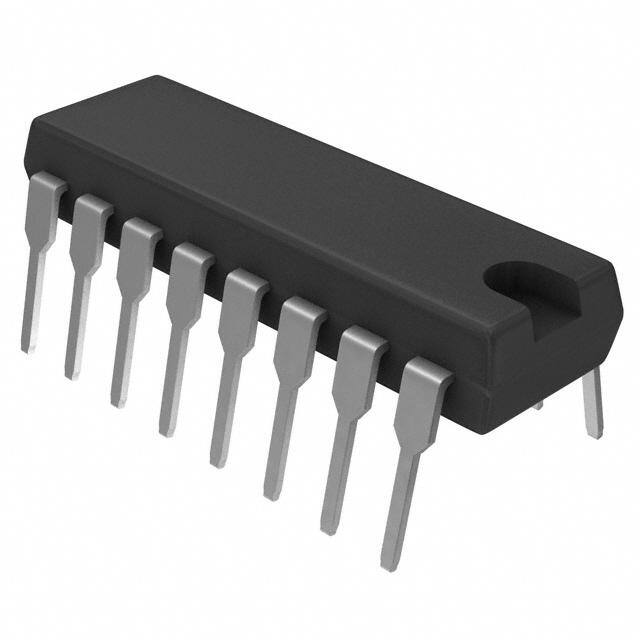

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,缓冲器和线路驱动器,NXP Semiconductors 74HCT365N,65274HCT |
| 数据手册 | |
| 产品型号 | 74HCT365N,652 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 产品种类 | 缓冲器和线路驱动器 |
| 传播延迟时间 | 25 ns at 4.5 V |
| 低电平输出电流 | 6 mA |
| 供应商器件封装 | 16-DIP |
| 元件数 | 1 |
| 其它名称 | 568-4587-5 |
| 包装 | 管件 |
| 商标 | NXP Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 16-DIP(0.300",7.62mm) |
| 封装/箱体 | PDIP-16 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 1000 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 40 C |
| 极性 | Non-Inverting |
| 标准包装 | 25 |
| 每元件位数 | 6 |
| 每芯片的通道数量 | 6 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高,低 | 6mA,6mA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 输入线路数量 | 6 |
| 输出类型 | 3-State |
| 输出线路数量 | 6 |
| 逻辑类型 | CMOS |
| 逻辑系列 | HCT |
| 零件号别名 | 74HCT365N |
| 高电平输出电流 | - 6 mA |
