Datasheet下载- 型号： 74HCT163D,652
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74HCT163D,652由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74HCT163D,652价格参考。NXP Semiconductors74HCT163D,652封装/规格：未分类， 暂无。您可以下载74HCT163D,652参考资料、Datasheet数据手册功能说明书，资料中有74HCT163D,652 详细功能的应用电路图电压和使用方法及教程。
74HCT163D,652 是恩智浦（NXP USA Inc.）生产的高速CMOS 4位同步二进制计数器，属于逻辑 - 计数器/除法器类器件。其典型应用场景包括： - 数字系统时序控制：在微控制器外围、FPGA协处理或工业控制板中，用作可预置、同步清零的4位计数模块，实现精确的脉冲计数、周期测量或状态机步进控制。 - 分频与频率合成：通过级联多片实现高倍率分频（如÷16、÷256等），常用于时钟树设计、通信接口波特率生成或LED闪烁/电机PWM信号的粗调。 - 地址/数据总线计数：在早期微处理器系统（如Z80、8085）或简易DMA控制器中，作为地址发生器或数据块长度计数器，配合LOAD和ENABLE引脚实现循环寻址。 - 测试与测量设备：在数字示波器、逻辑分析仪的触发计数模块或自动测试设备（ATE）中，用于事件计数、超限报警或采样门控。 - 教育与开发板：因具备清晰的同步操作（时钟上升沿触发、无竞争冒险）、TTL电平兼容（4.5–5.5V供电）及标准SO16封装，广泛用于高校数字电路实验及嵌入式原型开发。 该器件支持并行预置、同步计数、使能控制及进位输出（RCO），便于级联扩展，但不适用于高频（>30MHz）或低功耗敏感场景（HCT系列为速度与功耗折中）。需注意其非锁存型输出，设计时应避免时序冲突。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC SYNC 4BIT BINARY COUNT 16SOIC |
| 产品分类 | 逻辑 -计数器，除法器 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

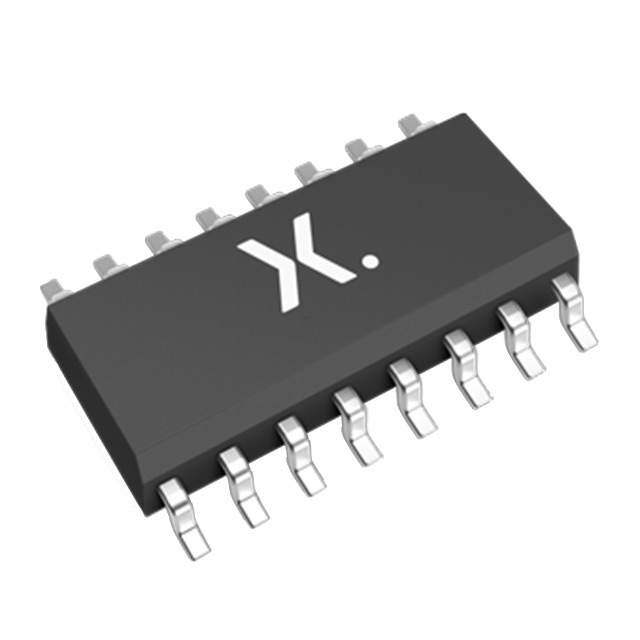

| 产品图片 |
|
| 产品型号 | 74HCT163D,652 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74HCT |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 供应商器件封装 | 16-SO |
| 元件数 | 1 |
| 其它名称 | 74HCT163D |
| 包装 | 管件 |
| 复位 | 同步 |
| 安装类型 | 表面贴装 |
| 定时 | 同步 |
| 封装/外壳 | 16-SOIC（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 方向 | 上 |
| 标准包装 | 50 |
| 每元件位数 | 4 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 触发器类型 | 正边沿 |
| 计数速率 | 45MHz |
| 逻辑类型 | 二进制计数器 |
