ICGOO在线商城 > 74HCT00BQ,115
Datasheet下载- 型号： 74HCT00BQ,115
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
74HCT00BQ,115产品简介：
ICGOO电子元器件商城为您提供74HCT00BQ,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供74HCT00BQ,115价格参考以及NXP Semiconductors74HCT00BQ,115封装/规格参数等产品信息。 你可以下载74HCT00BQ,115参考资料、Datasheet数据手册功能说明书， 资料中有74HCT00BQ,115详细功能的应用电路图电压和使用方法及教程。
74HCT00BQ,115 是 NXP USA Inc. 推出的四路双输入 NAND 门（逻辑 - 栅极和逆变器类），采用高速 CMOS 技术（HCT 系列），具有 TTL 兼容输入电平、低功耗及强抗噪能力。其典型应用场景包括： - 数字系统基础逻辑控制：用于构建组合逻辑电路，如使能控制、信号选通、地址译码、状态判断等，常见于工业控制器、嵌入式主板及仪器仪表中。 - 接口电平转换与信号调理：因 HCT 系列兼容 5V TTL 输入，可安全连接传统微控制器（如 8051、AVR）或 FPGA 的 5V I/O，实现电平适配与信号整形（如消除抖动、增强驱动能力）。 - 时序电路辅助功能：配合触发器或计数器构成基本锁存、清零/置位逻辑，或作为振荡器（与电阻电容组成 RC 振荡）用于 LED 闪烁、蜂鸣器驱动等简单时基应用。 - 汽车电子与工业设备：该器件符合 AEC-Q100（部分版本），适用于车载信息娱乐系统、车身控制模块（BCM）中的灯光逻辑、开关检测及故障诊断电路。 - 教育与原型开发：因引脚标准（TSSOP14 封装）、工作电压宽（4.5–5.5 V）、可靠性高，广泛用于高校数字电路实验及快速验证板（如面包板/PCB 原型）。 注意：74HCT00BQ,115 为开漏输出？否——它是推挽输出，但需外接上拉电阻仅当用作线与（Wired-AND）时；常规使用直接驱动 LED（限流电阻）、继电器驱动芯片（如 ULN2003）或下一级 CMOS/TTL 输入即可。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC GATE NAND 4CH 2-INP 14-DHVQFN |
| 产品分类 | |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

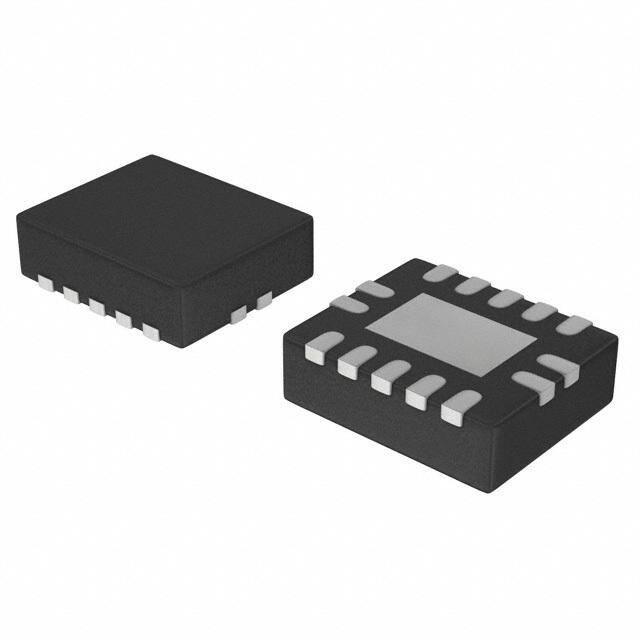

| 产品图片 |
|
| 产品型号 | 74HCT00BQ,115 |
| PCN封装 | |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74HCT |
| 不同V、最大CL时的最大传播延迟 | 12ns @ 4.5V，50pF |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 供应商器件封装 | 14-DHVQFN（2.5x3） |
| 其它名称 | 568-2756-6 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 14-VFQFN 裸露焊盘 |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 1 |
| 特性 | - |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 4mA，4mA |
| 电流-静态（最大值） | 40µA |
| 电路数 | 4 |
| 输入数 | 2 |
| 逻辑电平-低 | 0.8V |
| 逻辑电平-高 | 2V |
| 逻辑类型 | 与非门 |
