Datasheet下载- 型号： 74ALVT16543DL,512
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ALVT16543DL,512由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ALVT16543DL,512价格参考。NXP Semiconductors74ALVT16543DL,512封装/规格：未分类， 暂无。您可以下载74ALVT16543DL,512参考资料、Datasheet数据手册功能说明书，资料中有74ALVT16543DL,512 详细功能的应用电路图电压和使用方法及教程。
74ALVT16543DL,512 是 NXP USA Inc. 推出的一款 16 位双电源、三态、可配置寄存器收发器（含 3 线总线收发与地址/数据锁存功能），属于 ALVT（Advanced Low-Voltage BiCMOS Technology）系列，支持 3.3V 核心供电与 5V I/O 容限（兼容 TTL），具备高速（tPD ≈ 3.6 ns）、低功耗和热插拔保护特性。 典型应用场景包括： - 通信与网络设备：用作背板或模块间数据总线的电平转换与方向控制缓冲器（如在 3.3V FPGA/CPU 与 5V 外设之间实现双向数据传输）； - 工业控制与嵌入式系统：在 PLC、人机界面（HMI）或数据采集卡中，作为地址/数据总线的锁存与驱动器件，提升总线驱动能力与信号完整性； - 测试测量仪器：用于逻辑分析仪、ATE（自动测试设备）的通道扩展与信号整形，利用其双寄存器结构（A/B 侧独立锁存）实现时序隔离与并行数据暂存； - 内存接口扩展：配合 SRAM 或 FIFO 使用，提供地址锁存与数据收发功能，简化控制器总线设计。 该器件特别适用于需高扇出、低噪声、热插拔支持及混合电压互连的中高性能数字系统。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC 16BIT REGISTERED TXRX 56-SSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

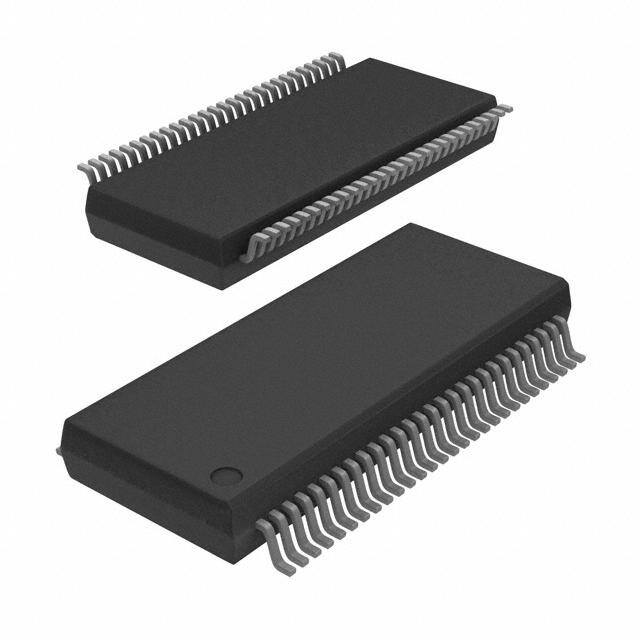

| 产品图片 |
|
| 产品型号 | 74ALVT16543DL,512 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ALVT |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 供应商器件封装 | 56-SSOP |
| 元件数 | 2 |
| 其它名称 | 568-2541-5 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 56-BSSOP（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 26 |
| 每元件位数 | 8 |
| 电压-电源 | 2.3 V ~ 2.7 V，3 V ~ 3.6 V |
| 电流-输出高，低 | 8mA，24mA; 32mA，64mA |
| 逻辑类型 | 寄存收发器，非反相 |
