Datasheet下载- 型号： 74ALVT16501DGG,112
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ALVT16501DGG,112由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ALVT16501DGG,112价格参考。NXP Semiconductors74ALVT16501DGG,112封装/规格：未分类， 暂无。您可以下载74ALVT16501DGG,112参考资料、Datasheet数据手册功能说明书，资料中有74ALVT16501DGG,112 详细功能的应用电路图电压和使用方法及教程。
74ALVT16501DGG,112 是 NXP USA Inc. 推出的一款高速、低电压、18位（双9位）通用总线收发器，属于 ALVT（Advanced Low-Voltage BiCMOS Technology）系列，支持 3.3V 供电及 LVTTL 电平兼容。其主要应用场景包括： - 高性能板级互连：用于FPGA、ASIC、DSP或微处理器与存储器、外围芯片之间的双向数据缓冲与总线隔离，尤其适用于需要高驱动能力（±24mA）和快速传输（tPD ≈ 2.8ns）的背板或夹层卡设计。 - 热插拔与总线共享系统：内置三态控制（OE#）、方向控制（DIR）及独立的输出使能（1OE#, 2OE#），配合上电/掉电高阻态特性，适用于支持热插拔的通信模块（如基站基带板、网络交换卡）中实现安全的总线仲裁与动态设备接入。 - 信号电平转换与负载驱动：在混合电压系统中桥接3.3V逻辑与较重容性负载（如长PCB走线、多负载并联），提升信号完整性与抗噪能力。 - 工业控制与测试设备：因其宽温度范围（–40°C 至 +85°C）、高可靠性及符合AEC-Q100（部分版本）潜力，亦见于车载信息娱乐主控板、自动化PLC背板总线等严苛环境。 该器件采用TSSOP-56封装（DGG），尺寸紧凑，适合高密度PCB布局。需注意其不支持5V TTL直接输入，建议搭配电平转换电路使用。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC 18BIT UNVRSL BUS TXRX 56TSSOP |
| 产品分类 | 逻辑 - 通用总线函数 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

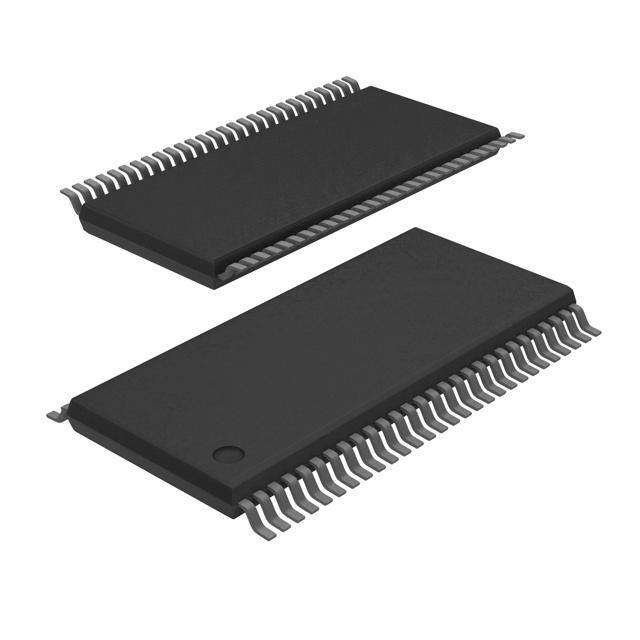

| 产品图片 |
|
| 产品型号 | 74ALVT16501DGG,112 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ALVT |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 供应商器件封装 | 56-TSSOP |
| 其它名称 | 568-2538-5 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 56-TFSOP（0.240"，6.10mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 35 |
| 电压-电源 | 2.3 V ~ 2.7 V，3 V ~ 3.6 V |
| 电流-输出高，低 | 8mA，24mA; 32mA，64mA |
| 电路数 | 18 位 |
| 输入数 | - |
| 逻辑类型 | 通用总线收发器 |
